DESCRIPTION
Le circuit du capteur d'airbag avant droit se compose de l'ensemble de capteur d'airbag et du capteur d'airbag avant droit.
Le capteur d'airbag avant droit détecte les impacts sur le véhicule et envoie les signaux à l'ensemble de capteur d'airbag pour déterminer si les airbags et les prétensionneurs doivent être déployés ou pas.
Le DTC B1610 est enregistré lorsqu'un dysfonctionnement est détecté au niveau du capteur d'airbag avant droit.
|
N° de DTC | Objet de la détection |
Condition de détection du DTC |
Organe incriminé | Avertissement indiqué |
Mode de test/Mode de vérification |
|---|---|---|---|---|---|
|
B1610 | Capteur d'airbag avant (droit) |
|
| S'active |
Ne s'applique pas au mode test/mode de vérification |

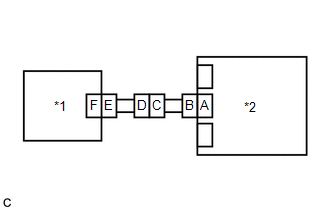

SCHEMA DE CABLAGE
Cliquer ici .gif)
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Dès lors, veiller à lire les notices concernant le débranchement du câble de la borne négative (-) de la batterie avant d'exécuter le travail.
Cliquer ici
PROCEDURE
|
1. | VERIFIER LE CAPTEUR D'AIRBAG AVANT DROIT |
| (a) Mettre le contacteur d'allumage en position OFF. |
|
(b) Débrancher le câble de la borne négative (-) de la batterie.
ATTENTION:
Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.
(c) Intervertir les capteurs d'airbag avant droit et avant gauche puis brancher leurs connecteurs.
(d) Brancher le câble sur la borne négative (-) de la batterie.
(e) Mettre le contacteur d'allumage en position ON et attendre 60 secondes minimum.
(f) Supprimer les DTC enregistrés dans la mémoire.
Body Electrical > SRS Airbag > Clear DTCs(g) Mettre le contacteur d'allumage en position OFF.
(h) Mettre le contacteur d'allumage en position ON et attendre 60 secondes minimum.
(i) Vérifier les DTC.
Body Electrical > SRS Airbag > Trouble CodesCONSEIL:
Des codes autres que les DTC B1610 et B1615 sont susceptibles d'être émis à ce stade mais ils n'ont aucun rapport avec cette vérification.
Résultat:
|
Résultat | Passer au point |
|---|---|
|
Les DTC B1610 et B1615 ne sont pas émis. |
A |
| Le DTC B1610 est émis. |
B |
| Le DTC B1615 est émis. |
C |
(j) Mettre le contacteur d'allumage en position OFF.
(k) Débrancher le câble de la borne négative (-) de la batterie.
ATTENTION:
Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.
(l) Ramener les capteurs d'airbag avant droit et gauche dans leurs positions initiales et brancher les connecteurs.
| A | .gif) |
UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION
|
| B | |
REMPLACER L'ENSEMBLE DE CAPTEUR D'AIRBAG
|
| C | |
REMPLACER LE CAPTEUR D'AIRBAG AVANT DROIT
|
