VERIFICATION
PROCEDURE
1. VERIFIER ET REGLER LA TIGE DE POUSSEE DU SERVOFREIN
REMARQUE:
Procéder au réglage sans dépression dans l'ensemble de servofrein. (Enfoncer plusieurs fois la pédale de frein, moteur coupé).
CONSEIL:
(a) Appliquer de la craie sur l'extrémité de l'accessoire.
CONSEIL:
L'outil supplémentaire est inclus avec un sous-ensemble de maître-cylindre de frein neuf.

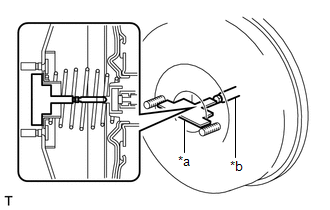

| (b) Placer l'accessoire sur l'ensemble de servofrein. |
|
(c) Mesurer le jeu entre la tige de poussée du servofrein et l'accessoire.
Jeu standard:
0 mm (0 in.)
CONSEIL:
Régler le jeu dans les cas suivants:

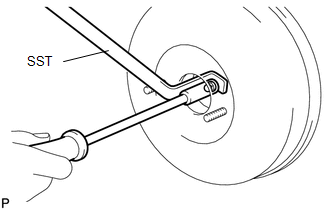

| (d) Si le jeu n'est pas conforme à la valeur spécifiée, régler la longueur de la tige de poussée en maintenant la tige au moyen du SST et en tournant l'extrémité de la tige au moyen d'une clé à douille de 7 mm. SST: 09737-00020 CONSEIL: Après le réglage, vérifier à nouveau le jeu de la tige de poussée. |
|
