Pieces Constitutives
PIECES CONSTITUTIVES

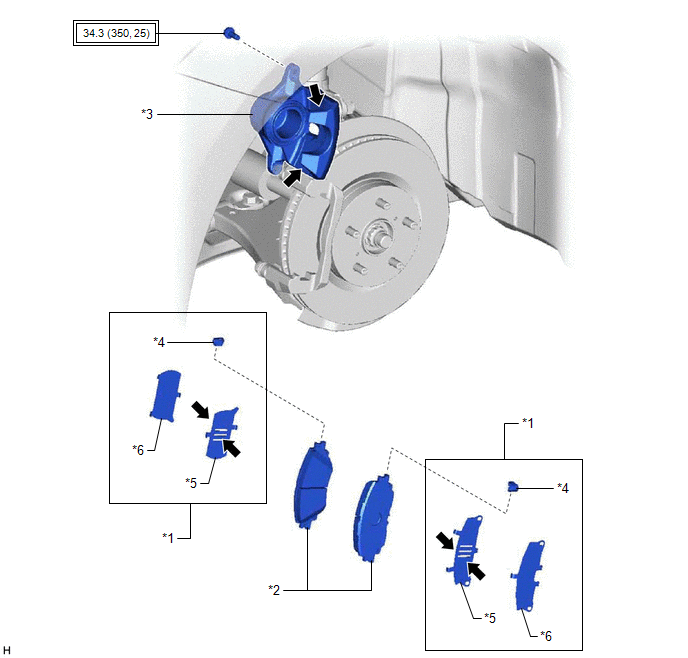

SCHEMA
*1 | KIT DE CALES ANTIGRINCEMENTS DE FREIN A DISQUE AVANT |
*2 | PLAQUETTE DE FREIN A DISQUE AVANT |
*3 | ENSEMBLE DE CYLINDRE DE FREIN A DISQUE AVANT |
*4 | PLAQUE D'INDICATION D'USURE DES PLAQUETTES DE FREIN A DISQUE AVANT |
*5 | CALE ANTIGRINCEMENT DE FREIN A DISQUE AVANT N° 1 |
*6 | CALE ANTIGRINCEMENT DE FREIN A DISQUE AVANT N° 2 |
![]() |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
![]() |
Graisse pour frein à disque |
Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Cliquer ici
Repose
REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Cliquer ici
Remontage
REMONTAGE PROCEDURE 1. REPOSER LA PALETTE DE POMPE A DEPRESSION
(a) Appliquer de l'huile moteur sur la palette de pompe à dépression et les bouchons de palette de pompe à dépression et reposer les bouchons de palette de pompe à dépression sur la palette de pompe à dépression.
(b) Appliqu ...
