REMONTAGE
PROCEDURE
1. REPOSER LA CREPINE DE RESERVOIR DE MAITRE-CYLINDRE DE FREIN
2. REPOSER L'ENSEMBLE DE BOUCHON D'ORIFICE DE REMPLISSAGE DU RESERVOIR DE MAITRE-CYLINDRE DE FREIN
3. REPOSER L'OEILLET DU RESERVOIR DE MAITRE-CYLINDRE

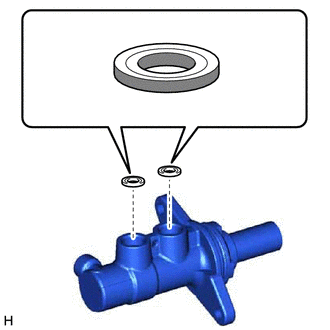

(a) Appliquer une couche égale de graisse au glycol à base de savon de lithium sur toute la circonférence des 2 œillets de réservoir de maître-cylindre neufs.
 | Graisse au glycol à base de savon de lithium |
(b) Reposer les 2 œillets de réservoir de maître-cylindre sur le corps de maître-cylindre de frein.
4. REPOSER L'ENSEMBLE DE RESERVOIR DE MAITRE-CYLINDRE DE FREIN
(a) Fixer le corps de maître-cylindre de frein dans un étau.
REMARQUE:
Placer des plaques d'aluminium sur l'étau pour éviter d'endommager le corps de maître-cylindre de frein.
(b) Reposer l'ensemble de réservoir de maître-cylindre de frein sur le corps du maître-cylindre de frein.
REMARQUE:
Ne pas laisser tomber l'ensemble de réservoir de maître-cylindre de frein.
5. REPOSER LA GOUPILLE DROITE DE MAITRE-CYLINDRE DE FREIN

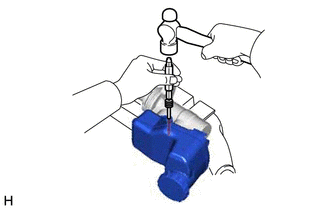

| (a) A l'aide d'un poinçon effilé de 5 mm et d'un marteau, fixer la goupille droite de maître-cylindre de frein pour fixer l'ensemble de réservoir de maître-cylindre de frein. |
|
(b) Déposer le sous-ensemble de maître-cylindre de frein de l'étau.
Verification
