Toyota Camry Manuel de réparation XV50 (2011–2019): Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées, ou remplacées lors de la dépose/repose de l'ensemble de sangle extérieure de ceinture de sécurité arrière centrale sont indiquées ci-dessous.

ATTENTION:

• Veiller à lire attentivement les Mesures de précaution avant de procéder à l'entretien.

  Cliquer ici

• Porter des gants de protection. Les zones pointues des pièces peuvent blesser les mains.

PROCEDURE

1. MESURES DE PRECAUTION

REMARQUE:

Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Dès lors, veiller à lire les notices concernant le débranchement du câble de la borne négative (-) de la batterie avant d'exécuter le travail.

Cliquer ici

2. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE

pour A25A-FKS:

Cliquer ici

pour 2GR-FKS:

Cliquer ici

ATTENTION:

• Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.
• Si un airbag se déploie pour une raison quelconque, cela risque de provoquer des blessures graves.

3. DEPOSER L'ENSEMBLE DE SIEGE ARRIERE (pour sièges de type fixe)

Cliquer ici

4. DEBRANCHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE CENTRALE ARRIERE (pour sièges de type rabattable)

Cliquer ici

5. DEPOSER L'ENSEMBLE D'ASSISE DE SIEGE ARRIERE (pour sièges de type rabattable)

Cliquer ici

6. DEPOSER LE CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE (pour siège de type rabattable)

Cliquer ici

7. DEBRANCHER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE GAUCHE (pour sièges de type rabattable)

Cliquer ici

8. DEPOSER L'ENSEMBLE DE DOSSIER DE SIEGE ARRIERE GAUCHE (pour sièges de type rabattable)

Cliquer ici

9. DEBRANCHER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE DROIT (pour sièges de type rabattable)

CONSEIL:

Procéder de la même manière que pour le côté gauche.

10. DEPOSER L'ENSEMBLE DE DOSSIER DE SIEGE ARRIERE DROIT (pour siège de type rabattable)

CONSEIL:

Procéder de la même manière que pour le côté gauche.

11. DEPOSER LE GARNISSAGE INTERIEUR LATERAL DE TOIT GAUCHE

Cliquer ici

12. DEPOSER LE GARNISSAGE INTERIEUR LATERAL DROIT DE TOIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.

13. DEBRANCHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE GAUCHE

Cliquer ici

14. DEBRANCHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE DROITE

CONSEIL:

Procéder de la même manière que pour le côté gauche.

15. DEPOSER L'ENSEMBLE DE FEU STOP SURELEVE

Cliquer ici

16. DEPOSER LE CACHE D'ORIFICE DE SANGLE SUPERIEURE DE CEINTURE DE SECURITE ARRIERE

Cliquer ici

17. DEPOSER L'ENSEMBLE DE PANNEAU D'HABILLAGE DE PLAGE ARRIERE

Cliquer ici

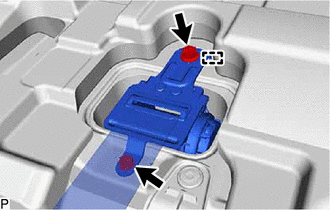

18. DEPOSER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE CENTRALE ARRIERE

(a) Déposer les 2 boulons.

(b) Libérer le guide pour déposer l'ensemble de sangle extérieure de ceinture de sécurité centrale arrière.

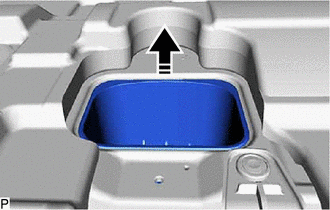

19. DEPOSER LE CACHE D'ENROULEUR DE CEINTURE DE SECURITE

(a) Déposer le cache d'enrouleur de la ceinture de sécurité de siège comme indiqué sur le schéma.

Déposer dans ce sens
