Toyota Camry Manuel de réparation XV50 (2011–2019): Verification

VERIFICATION

PROCEDURE

1. VERIFIER L'ENSEMBLE DE DISPOSITIF DE REGLAGE DE SIEGE AVANT GAUCHE

(a) Vérifier le fonctionnement du moteur de coulissement.

(1) Vérifier si l'assise de siège se déplace librement lorsque la batterie est branchée sur les bornes du connecteur de moteur de coulissement.

OK:

Branchement de la batterie

Sens de fonctionnement

Batterie positive (+) → Borne 4

Batterie négative (-) → Borne 3

L'assise de siège se déplace vers l'avant

Batterie positive (+) → Borne 3

Batterie négative (-) → Borne 4

L'assise de siège se déplace vers l'arrière

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de dispositif de réglage de siège avant gauche.

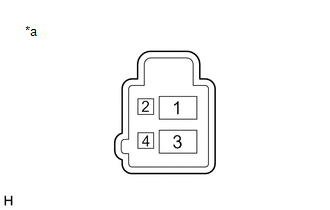

*a

Pièce constitutive sans faisceau de câbles branché

(Moteur de coulissement (ensemble de dispositif de réglage du siège avant gauche))

(b) Vérifier le fonctionnement du moteur de réglage vertical avant.

(1) Vérifier si l'assise de siège se déplace librement lorsque la batterie est branchée sur les bornes du connecteur de moteur de réglage vertical avant.

OK:

Branchement de la batterie

Sens de fonctionnement

Batterie positive (+) → Borne 3

Batterie négative (-) → Borne 1

L'assise de siège se déplace vers le haut

Batterie positive (+) → Borne 1

Batterie négative (-) → Borne 3

L'assise de siège se déplace vers le bas

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de dispositif de réglage de siège avant gauche.

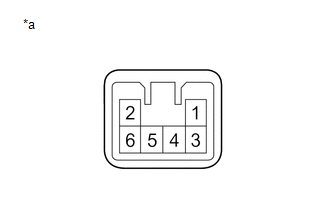

*a

Pièce constitutive sans faisceau de câbles branché

(moteur de réglage de l'avant de l'assise (ensemble de dispositif de réglage du siège avant gauche))

(c) Vérifier le fonctionnement du moteur de dispositif de levage.

(1) Vérifier si l'assise de siège se déplace librement lorsque la batterie est branchée sur les bornes du connecteur de moteur de dispositif de levage.

OK:

Branchement de la batterie

Sens de fonctionnement

Batterie positive (+) → Borne 3

Batterie négative (-) → Borne 1

L'assise de siège se déplace vers le haut

Batterie positive (+) → Borne 1

Batterie négative (-) → Borne 3

L'assise de siège se déplace vers le bas

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de dispositif de réglage de siège avant gauche.

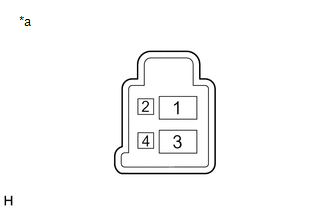

*a

Pièce constitutive sans faisceau de câbles branché

(Moteur de commande de dispositif de levage (ensemble de dispositif de réglage du siège avant gauche))

2. VERIFIER LE SOUS-ENSEMBLE D'ARMATURE DE DOSSIER DE SIEGE AVANT GAUCHE

(a) Vérifier le fonctionnement du moteur d'inclinaison.

(1) Vérifier si le dossier de siège se déplace librement lorsque la batterie est branchée sur les bornes du connecteur du moteur d'inclinaison.

OK:

Branchement de la batterie

Sens de fonctionnement

Batterie positive (+) → Borne 3

Batterie négative (-) → Borne 1

Le dossier de siège se déplace vers l'avant

Batterie positive (+) → Borne 1

Batterie négative (-) → Borne 3

Le dossier de siège se déplace vers l'arrière

Si le résultat n'est pas conforme aux spécifications, remplacer le sous-ensemble d'armature de dossier de siège avant gauche.

*a

Pièce constitutive sans faisceau de câbles branché

(Moteur de réglage d'inclinaison (sous-ensemble d'armature de dossier de siège avant gauche))

3. VERIFIER L'ENSEMBLE DE DISPOSITIF DE REGLAGE DE SIEGE AVANT DROIT

(a) Vérifier le fonctionnement du moteur de coulissement.

(1) Vérifier si l'assise de siège se déplace librement lorsque la batterie est branchée sur les bornes du connecteur de moteur de coulissement.

OK:

Branchement de la batterie

Sens de fonctionnement

Batterie positive (+) → Borne 3

Batterie négative (-) → Borne 4

L'assise de siège se déplace vers l'avant

Batterie positive (+) → Borne 4

Batterie négative (-) → Borne 3

L'assise de siège se déplace vers l'arrière

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de dispositif de réglage de siège avant droit.

*a

Pièce constitutive sans faisceau de câbles branché

(Moteur de coulissement (ensemble de dispositif de réglage du siège avant droit))

(b) Vérifier le fonctionnement du moteur de réglage vertical avant.

(1) Vérifier si l'assise de siège se déplace librement lorsque la batterie est branchée sur les bornes du connecteur de moteur de réglage vertical avant.

OK:

Branchement de la batterie

Sens de fonctionnement

Batterie positive (+) → Borne 1

Batterie négative (-) → Borne 3

L'assise de siège se déplace vers le haut

Batterie positive (+) → Borne 3

Batterie négative (-) → Borne 1

L'assise de siège se déplace vers le bas

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de dispositif de réglage de siège avant droit.

*a

Pièce constitutive sans faisceau de câbles branché

(Moteur de réglage de l'avant de l'assise (ensemble de dispositif de réglage de siège avant droit))

(c) Vérifier le fonctionnement du moteur de dispositif de levage.

(1) Vérifier si l'assise de siège se déplace librement lorsque la batterie est branchée sur les bornes du connecteur de moteur de dispositif de levage.

OK:

Branchement de la batterie

Sens de fonctionnement

Batterie positive (+) → Borne 3

Batterie négative (-) → Borne 1

L'assise de siège se déplace vers le haut

Batterie positive (+) → Borne 1

Batterie négative (-) → Borne 3

L'assise de siège se déplace vers le bas

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de dispositif de réglage de siège avant droit.

*a

Pièce constitutive sans faisceau de câbles branché

(moteur de dispositif de levage (ensemble de dispositif de réglage de siège avant droit))

4. VERIFIER LE SOUS-ENSEMBLE D'ARMATURE DE DOSSIER DE SIEGE AVANT DROITE

(a) Vérifier le fonctionnement du moteur d'inclinaison.

(1) Vérifier si le dossier de siège se déplace librement lorsque la batterie est branchée sur les bornes du connecteur du moteur d'inclinaison.

OK:

Branchement de la batterie

Sens de fonctionnement

Batterie positive (+) → Borne 3

Batterie négative (-) → Borne 1

Le dossier de siège se déplace vers l'avant

Batterie positive (+) → Borne 1

Batterie négative (-) → Borne 3

Le dossier de siège se déplace vers l'arrière

Si le résultat n'est pas conforme aux spécifications, remplacer le sous-ensemble d'armature de dossier de siège avant droit.

*a

Pièce constitutive sans faisceau de câbles branché

(Moteur de réglage d'inclinaison (ensemble d'armature de dossier de siège avant droit))
