VERIFICATION

PROCEDURE

1. VERIFIER LE TEMION ON/OFF D'AIRBAG DU PASSAGER (ENSEMBLE D'INDICATEUR LUMINEUX) (pour écran 7 pouce)

(a) Appliquer la tension de batterie au connecteur et vérifier l'état de témoin ON/OFF d'airbag du passager (ensemble d'indicateur lumineux).

OK:

Branchement

Résultat

Batterie positive (+) - 10 (IG+)

Borne négative de la batterie (-) - 5 (PAON)

Le témoin "ON" s'allume

Batterie positive (+) - 10 (IG+)

Batterie négative (-) → 4 (P-AB)

Le témoin "OFF s'allume

Si le résultat n'est pas conforme aux spécifications, remplacer le témoin ON/OFF d'airbag du passager (ensemble d'indicateur lumineux).

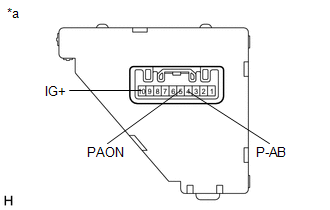

*a	Pièce constitutive sans faisceau de câbles branché (témoins ON/OFF d'airbag du passager (ensemble d'indicateur lumineux))

2. VERIFIER LE TEMION ON/OFF D'AIRBAG DU PASSAGER (ENSEMBLE D'INDICATEUR LUMINEUX) (pour écran 8 pouce)

(a) Appliquer la tension de batterie au connecteur et vérifier l'état de témoin ON/OFF d'airbag du passager (ensemble d'indicateur lumineux).

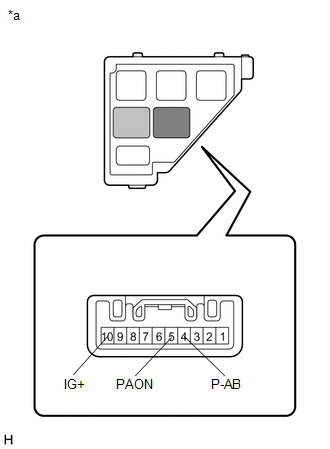

Pièce constitutive sans faisceau de câbles branché

(témoins ON/OFF d'airbag du passager (ensemble d'indicateur lumineux))

Eclairage A (ON)

Eclairage B (OFF)

OK:

Branchement	Résultat
Batterie positive (+) - 10 (IG+) Borne négative de la batterie (-) - 5 (PAON)	Le témoin "ON" s'allume
Batterie positive (+) - 10 (IG+) Batterie négative (-) → 4 (P-AB)	Le témoin "OFF s'allume

Branchement

Résultat

Batterie positive (+) - 10 (IG+)

Borne négative de la batterie (-) - 5 (PAON)

Le témoin "ON" s'allume

Batterie positive (+) - 10 (IG+)

Batterie négative (-) → 4 (P-AB)

Le témoin "OFF s'allume

Si le résultat n'est pas conforme aux spécifications, remplacer le témoin ON/OFF d'airbag du passager (ensemble d'indicateur lumineux).
