VERIFICATION

PROCEDURE

1. VERIFIER LE COMODO (ENSEMBLE DE CONTACTEUR DE FREIN DE STATIONNEMENT ELECTRIQUE)

(a) Vérifier le contacteur de mode NORMAL:

(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
13 (B) - 16 (GND1)	Contacteur de mode NORMAL enfoncé et maintenu dans cette position	En dessous de 1 Ω
13 (B) - 16 (GND1)	Contacteur de mode NORMAL non enfoncé	10 kΩ minimum

Si le résultat n'est pas conforme aux spécifications, remplacer le comodo (ensemble de contacteur de frein de stationnement électrique).

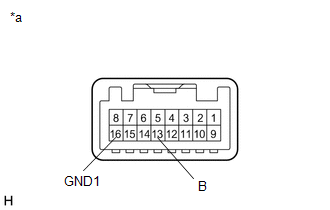

*a	Pièce constitutive sans faisceau de câbles branché (Comodo (ensemble de contacteur de frein de stationnement électrique))

(b) Vérifier le contacteur de mode SPORT:

(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
12 (P) - 16 (GND1)	Contacteur de mode SPORT enfoncé et maintenu dans cette position	En dessous de 1 Ω
12 (P) - 16 (GND1)	Contacteur de mode SPORT non enfoncé	10 kΩ minimum

Si le résultat n'est pas conforme aux spécifications, remplacer le comodo (ensemble de contacteur de frein de stationnement électrique).

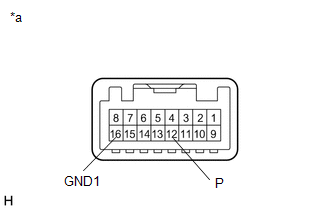

*a	Pièce constitutive sans faisceau de câbles branché (Comodo (ensemble de contacteur de frein de stationnement électrique))

(1) Appliquer la tension de batterie sur le comodo (ensemble de contacteur de frein de stationnement électrique) et s'assurer que le contacteur s'allume.

OK:

Condition

Condition spécifiée

Batterie positive (+) → Borne 3 (+) (ILL+)

Batterie négative (-) → Borne 7 (ILL-)

S'allume

Si le résultat n'est pas conforme aux spécifications, remplacer le comodo (ensemble de contacteur de frein de stationnement électrique).

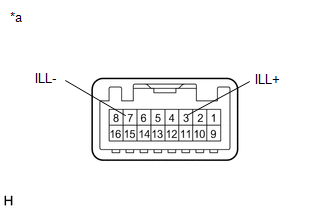

*a	Pièce constitutive sans faisceau de câbles branché (Comodo (ensemble de contacteur de frein de stationnement électrique))
