DESCRIPTION
Le DTC C1682 est enregistré lorsque le dispositif de commande de caméra de télévision décide, suite à son autodiagnostic, qu'il y a un problème au niveau du courant fourni par l'ensemble de caméra de télévision avant branché sur le dispositif de commande de caméra de télévision.
|
N° de DTC | Objet de la détection |
Condition de détection du DTC |
Organe incriminé | DTC émis par |
|---|---|---|---|---|
|
C1682 | Dysfonctionnement actuel de la caméra avant |
Coupure ou court-circuit dans le circuit du signal de la caméra de télévision avant |
| Dispositif de commande de caméra de télévision |

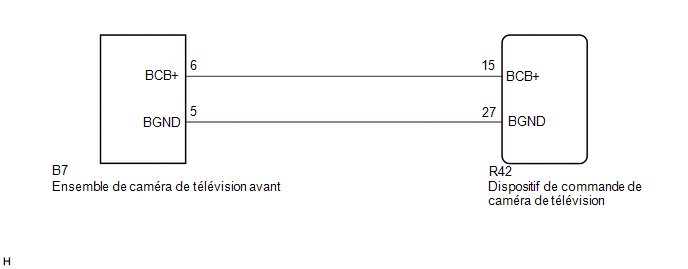

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Cliquer ici
Cliquer ici
PROCEDURE
|
1. | VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (DISPOSITIF DE COMMANDE DE CAMERA DE TELEVISION - ENSEMBLE DE CAMERA DE TELEVISION AVANT) |
(a) Débrancher le connecteur R42 du dispositif de commande de caméra de télévision.
(b) Débrancher le connecteur d'ensemble de caméra de télévision avant B7.
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
R42-15 (BCB+) - B7-6 (BCB+) |
En permanence | En dessous de 1 Ω |
|
R42-27 (BGND) - B7-5 (BGND) |
En permanence | En dessous de 1 Ω |
|
R42-15 (BCB+) ou B7-6 (BCB+) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
|
R42-27 (BGND) ou B7-5 (BGND) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
| MAL | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
| 2. |
VERIFIER LE DISPOSITIF DE COMMANDE DE CAMERA DE TELEVISION (BCB+, BGND) |

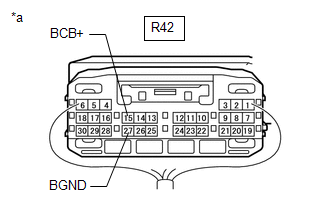

| (a) Déposer le dispositif de commande de caméra de télévision en laissant le connecteur branché. |
|
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
R42-27 (BGND) - Masse de carrosserie |
En permanence | En dessous de 1 Ω |
(c) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
R42-15 (BCB+) - R42-27 (BGND) |
Contacteur du moteur en position ON (ACC) |
5,5 à 7,05 V |
| OK | | REMPLACER L'ENSEMBLE DE CAMERA DE TELEVISION AVANT |
| MAL | | REMPLACER LE DISPOSITIF DE COMMANDE DE CAMERA DE TELEVISION |
