Toyota Camry Manuel de réparation XV50 (2011–2019): Verification Sur Vehicule

VERIFICATION SUR VEHICULE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

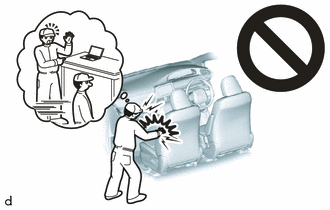

ATTENTION:

Veiller à suivre correctement les procédures de dépose et de repose de l'ensemble d'airbag inférieur de tableau de bord n° 2.

PROCEDURE

1. VERIFIER L'ENSEMBLE D'AIRBAG INFERIEUR DE TABLEAU DE BORD N° 2 (pour véhicule n'ayant pas subi de collision)

(a) Procéder à une vérification du système de diagnostic.

Cliquer ici

(b) Rechercher d'éventuels défauts avec l'ensemble d'airbag inférieur de tableau de bord n° 2 reposé sur le véhicule.

CONSEIL:

Les défauts sont les suivants:

OK:

Il n'y a aucun défaut.

Si un défaut est détecté, remplacer l'ensemble d'airbag inférieur de tableau de bord n° 2 par un élément neuf.

2. VERIFIER L'ENSEMBLE D'AIRBAG INFERIEUR DE TABLEAU DE BORD N° 2 (pour véhicule n'ayant pas subi de collision et airbag non déployé)

(a) Procéder à une vérification du système de diagnostic.

Cliquer ici

(b) Vérifier visuellement la présence de défauts avec l'ensemble d'airbag inférieur de tableau de bord n° 2 déposé du véhicule.

CONSEIL:

Les défauts sont les suivants:

OK:

Il n'y a aucun défaut.

Si un défaut est détecté, remplacer l'ensemble d'airbag de tableau de bord inférieur n° 2, le sous-ensemble de renfort de tableau de bord n° 2, le renfort de tableau de bord ou le sous-ensemble de tableau de bord inférieur par un élément neuf.
