Toyota Camry et,
Pieces Constitutives

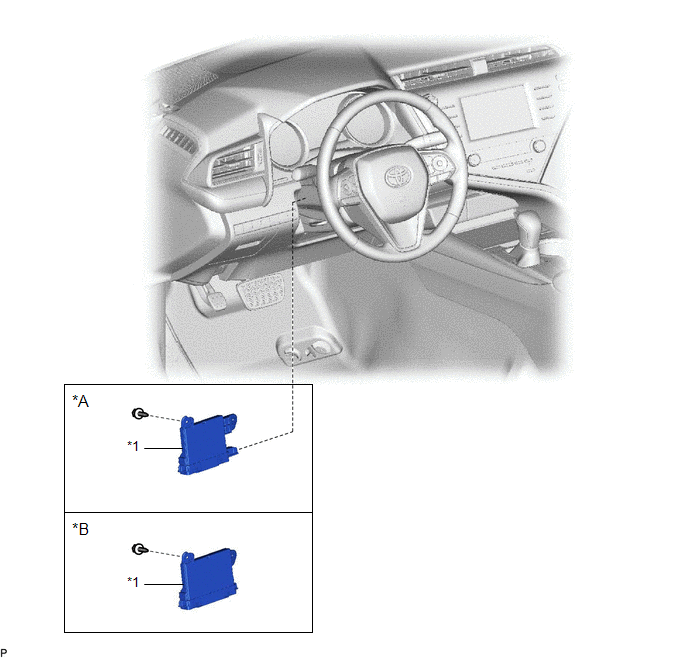

PIECES CONSTITUTIVES
SCHEMA
|
*A | Sans chauffage de siège |
*B | avec chauffage de siège |
|
*1 | ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION |
- | - |
Depose
DEPOSE
PROCEDURE
1. DEPOSER LA PEDALE D'ACCELERATEUR
pour A25A-FKS:
Cliquer ici
.gif)
pour 2GR-FKS:
Cliquer ici
2. DEPOSER L'ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION

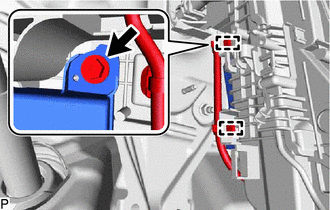

| (a) Libérer chaque attache. |
|
(b) Déposer la vis.

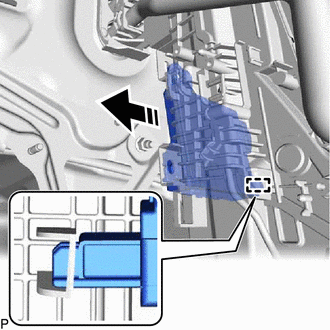

(c) Libérer le guide comme indiqué sur le schéma.
.png) |
Déposer dans ce sens |

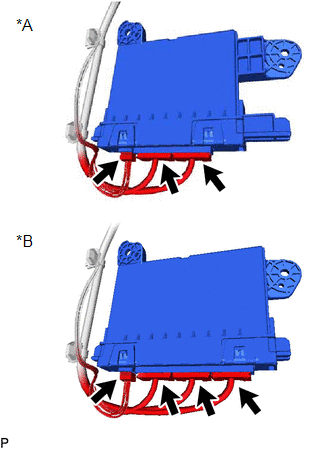

| (d) Débrancher chaque connecteur et déposer l'ensemble d'amplificateur de climatisation. |
|
Repose
REPOSE
PROCEDURE
1. REPOSER L'ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION
(a) Brancher chaque connecteur.

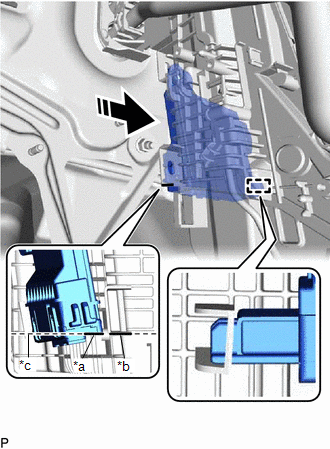

(b) Aligner la partie inférieure de l'ensemble d'amplificateur de climatisation sur la nervure de l'ensemble de bloc de climatisation et engager le guide, comme indiqué sur le schéma.
|
*a | Partie inférieure de l'ensemble d'amplificateur de climatisation |
|
*b | Nervure de l'ensemble de bloc de climatisation |
|
*c | Aligner |
.png) |
Poser dans ce sens |

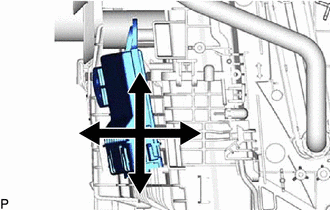

| (c) Déplacer l'ensemble d'amplificateur de climatisation dans chaque sens indiqué sur le schéma afin de vérifier que le guide est fermement engagé. |
|
(d) Reposer l'ensemble d'amplificateur de climatisation avec la vis.
(e) Engager chaque attache.
2. REPOSER LA PEDALE D'ACCELERATEUR
pour A25A-FKS:
Cliquer ici .gif)
pour 2GR-FKS:
Cliquer ici
