Pieces Constitutives
PIECES CONSTITUTIVES

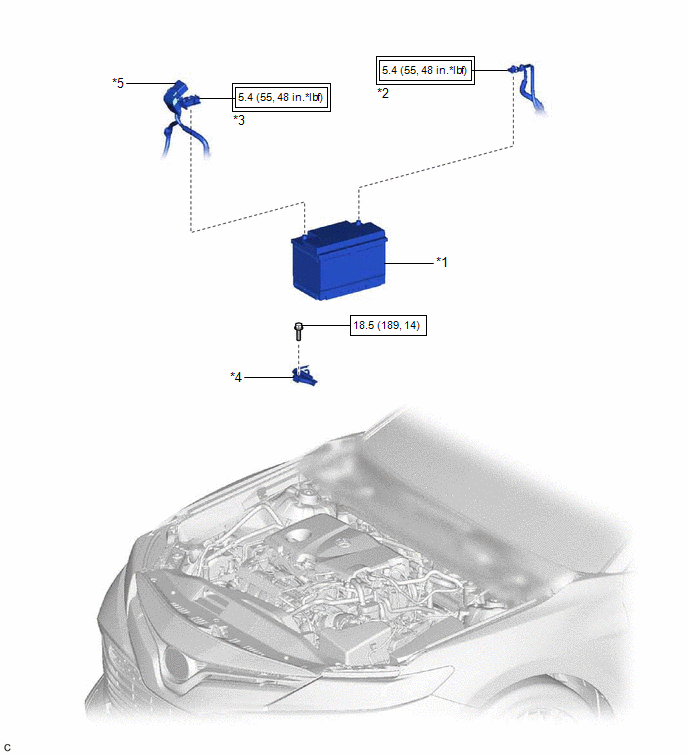

SCHEMA
|
*1 | BATTERIE |
*2 | BORNE NEGATIVE DE LA BATTERIE |
|
*3 | BORNE POSITIVE DE LA BATTERIE |
*4 | ATTACHE DE BATTERIE N° 2 |
|
*5 | CAPUCHON DE BORNE DE BATTERIE |
- | - |
|
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, ft*lbf) |
|
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |
GenerateurGicleur De Lave-glace
Pieces ConstitutivesPIECES CONSTITUTIVES SCHEMA
*1 SOUS-ENSEMBLE DE GICLEUR DE LAVE-GLACE
- -
● Pièce non réutilisable
- - Verification Sur VehiculeVERIFICATION SUR VEHICULE PROCEDURE
1. VERIFIER LE SOUS-ENSEMBLE DE GICLEUR DE LAVE-GLACE (a) Actionner l ...
Emplacement Des Pieces Constitutives
EMPLACEMENT DES PIECES CONSTITUTIVES SCHEMA
*1 SOUS-ENSEMBLE DE BOITIER DE CONSOLE DE TOIT
*2 ENSEMBLE DE MICRO DE TELEPHONE
*3 ENSEMBLE DE BLOC DE RELAIS DE COMPARTIMENT MOTEUR ET DE BLOC DE JONCTION
- TV FUSE (avec contacteur (SOS) manuel)
*4 ENSEMBLE DE B ...
Verification
VERIFICATION PROCEDURE 1. VERIFICATION DE L'ENSEMBLE DE JOINT A ROTULE INFERIEUR AVANT
(a) Vérifier le couple de rotation du joint à rotule. (1) Serrer l'ensemble de joint à rotule inférieur avant dans un étau entre des plaques d'aluminium.
(2) Reposer l'écrou sur le goujon de l'ens ...
