VERIFICATION SUR VEHICULE
PROCEDURE
1. SECURISER LE VEHICULE
(a) Engager totalement le frein de stationnement et caler une roue.

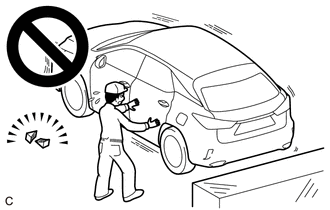

ATTENTION:
2. VERIFIER LE FONCTIONNEMENT DE L'ENSEMBLE DE CONTACTEUR DE POSITION DE STATIONNEMENT/POINT MORT
(a) Mettre le contacteur du moteur en position ON (IG).
(b) Enfoncer la pédale de frein et s'assurer que le moteur démarre lorsque le levier de changement de vitesse est en position N ou P, mais ne démarre pas dans une autre position.
(c) S'assurer que les feux de recul s'allument lorsque le levier de changement vitesse est passé en position R, mais qu'ils ne s'allument pas lorsque le levier de changement de vitesse se trouve dans une autre position.
Si le fonctionnement n'est pas conforme aux spécifications, vérifier l'ensemble de contacteur de position de stationnement/point mort.
Cliquer ici
Pieces Constitutives
DeposeDepose
DEPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées, lors de la dépose/repose de la bague d'étanchéité du vi ...
Emplacement Des Pieces Constitutives
EMPLACEMENT DES PIECES CONSTITUTIVES SCHEMA
*A avec caméra de
reconnaissance avant -
- *1
ECU DE CONTROLE DE DERAPAGE (ENSEMBLE D'ACTIONNEUR DE FREIN)
*2 ENSEMBLE DE SONDE
DE NIVEAU DE CARBURANT
*3 ENSEMBLE DE
CONTACTEUR DE RAPPEL DE DEPRESSION ...
Verification
VERIFICATION PROCEDURE 1. VERIFIER L'ENSEMBLE DE CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE ARRIERE
*a Pièce constitutive sans faisceau de câbles branché
(ensemble de contacteur d'éclairage de seuil de porte arrière)
*b Corps de contacteur ...
