BORNES DE L'ECU

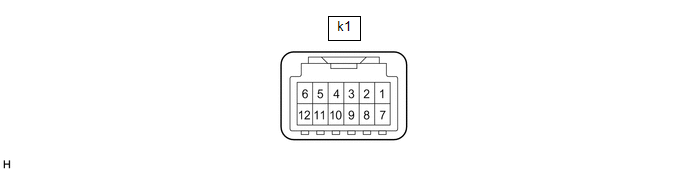

VERIFIER L'ENSEMBLE DE CHARGEUR CRADLE MOBILE A DISTANCE (SOUS-ENSEMBLE D'INSERT DE BOITIER DE CONSOLE AVANT)
|
N° de borne (symbole) |
Couleur du câblage | Description de la borne |
Condition | Condition spécifiée |
|---|---|---|---|---|
|
k1-1 (PGND) - Masse de carrosserie |
W-B - Masse de carrosserie |
Masse | En permanence |
En dessous de 1 V |
|
k1-5 (ACC) - k1-1 (PGND) |
P - W-B |
Source d'alimentation électrique (ACC) |
Contacteur du moteur en position ON (ACC) |
11 à 14 V |
|
Contacteur du moteur en position OFF |
En dessous de 1 V | |||
|
k1-6 (B+) - k1-1 (PGND) |
G - W-B | Source d'alimentation électrique (+B) |
Contacteur du moteur en position OFF |
11 à 14 V |
|
k1-7 (DIS) - Masse de carrosserie |
LG - Masse de carrosserie |
Signal de suspension de charge |
Pendant 5 secondes après avoir passé le contacteur du moteur de la position OFF à la position ON (ACC)*1 |
4,5 à 6,0 V |
|
Appareil en charge |
En dessous de 1 V | |||
|
Charge suspendue en raison de l'état du système d'ouverture et de démarrage intelligent*2 |
4,5 à 6,0 V | |||
|
k1-9 (ILL-) - Masse de carrosserie |
L - Masse de carrosserie |
Signal d'éclairage (rhéostat) |
Contacteur de commande d'éclairage en position OFF |
En dessous de 1 V |
|
Contacteur de commande d'éclairage en position TAIL ou HEAD |
Génération d'impulsions | |||
|
k1-10 (TAIL) - Masse de carrosserie |
W - Masse de carrosserie |
Signal d'éclairage |
Contacteur de commande d'éclairage en position OFF |
En dessous de 1 V |
|
Contacteur du moteur en position OFF, contacteur de commande d'éclairage en position TAIL ou HEAD |
11 à 14 V |
