DESCRIPTION
Il s'agit du circuit d'alimentation électrique de l'ensemble de support de commande à distance pour turbocompresseur mobile (sous-ensemble de garniture de boîtier de console avant).

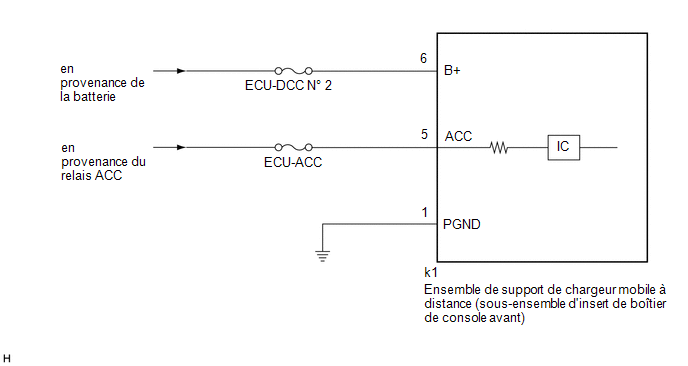

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Vérifier les fusibles pour les circuits liés à ce système avant d'effectuer la procédure suivante.
PROCEDURE
|
1. | VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (MOBILE A DISTANCE CHARGEUR CRADLE CAMES (SOUS-ENSEMBLE D'INSERT DE BOITIER DE CONSOLE AVANT) SOURCE D'ALIMENTATION ELECTRIQUE) |
(a) Débrancher le support de l'ensemble de commande à distance pour turbocompresseur K1 mobile (sous-ensemble de garniture de boîtier de console avant) du connecteur.
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester |
Condition | Condition spécifiée |
|---|---|---|
|
k1-1 (PGND) - Masse de carrosserie |
En permanence | En dessous de 1 Ω |
(c) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
|
Branchement du tester |
Condition | Condition spécifiée |
|---|---|---|
|
k1-6 (B+) - Masse de carrosserie |
En permanence | 11 à 14 V |
|
k1-5 (ACC) - Masse de carrosserie |
Contacteur du moteur en position ON (ACC) |
11 à 14 V |
| OK | |
PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES |
| MAL | |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
