Pieces Constitutives
PIECES CONSTITUTIVES

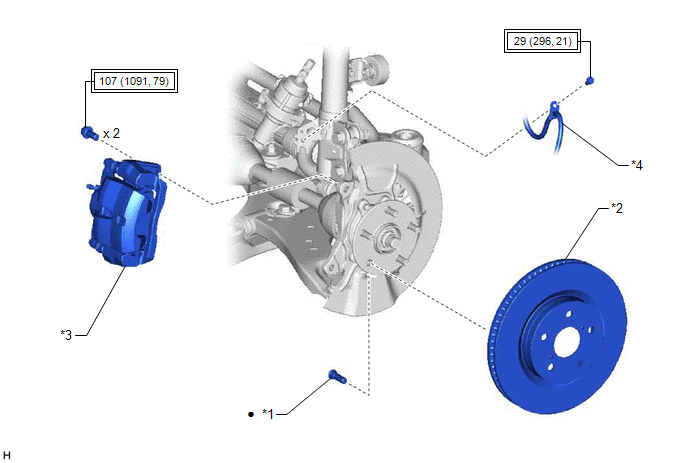

SCHEMA
|
*1 | BOULON DE MOYEU D'ESSIEU AVANT |
*2 | DISQUE AVANT |
|
*3 | ENSEMBLE D'ETRIER DE FREIN A DISQUE AVANT |
*4 | FLEXIBLE AVANT |
|
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, ft*lbf) |
● | Pièce non réutilisable |
Remplacement
REMPLACEMENT
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
PROCEDURE
1. DEPOSER LA ROUE AVANT
Cliquer ici
2. DETACHER LE FLEXIBLE AVANT

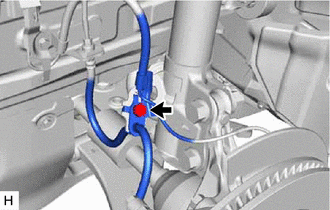

| (a) Déposer le boulon et détacher le flexible avant de l'ensemble d'amortisseur avant. |
|
3. DETACHER L'ENSEMBLE D'ETRIER DE FREIN A DISQUE AVANT
(a) Déposer les 2 boulons et détacher l'ensemble d'étrier de frein à disque avant du porte-fusée de direction.
REMARQUE:
A l'aide d'un câble ou d'un outil équivalent, soutenir l'ensemble d'étrier de frein à disque avant pour éviter qu'il ne reste suspendu au flexible avant.
4. DEPOSER LE DISQUE AVANT
Cliquer ici
5. DEPOSER LE BOULON DE MOYEU D'ESSIEU AVANT
| (a) Poser provisoirement 2 écrous sur les boulons de moyeu d'essieu avant comme indiqué sur le schéma. Ecrou d'entretien recommandé: Diamètre du filet: 12,0 mm (0,472 in.) Pas du filet: 1,5 mm (0,0591 in.) REMARQUE: Reposer les écrous pour éviter d'endommager les boulons de moyeu d'essieu avant. |
|

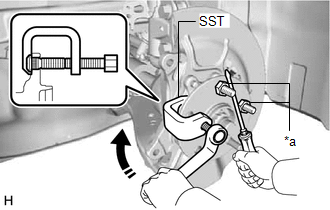

(b) Tout en maintenant le sous-ensemble de moyeu d'essieu avant à l'aide du SST et d'un tournevis ou d'un outil équivalent, déposer le boulon de moyeu d'essieu avant.
SST: 09611-12010
REMARQUE:
Ne pas endommager les filets des boulons de moyeu d'essieu avant.
6. REPOSER LE BOULON DE MOYEU D'ESSIEU AVANT
(a) Poser provisoirement un boulon de moyeu d'essieu avant neuf sur le sous-ensemble de moyeu d'essieu avant.

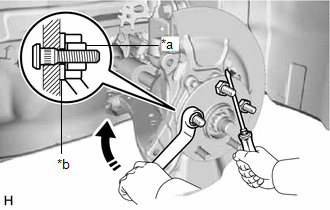

| (b) Poser une rondelle et un écrou d'entretien sur le boulon de moyeu d'essieu avant comme indiqué sur le schéma. Ecrou d'entretien recommandé: Diamètre du filet: 12,0 mm (0,472 in.) Pas du filet: 1,5 mm (0,0591 in.) CONSEIL: L'épaisseur recommandée de la rondelle est 5 mm (0,197 in.) minimum. |
|
(c) A l'aide d'un tournevis ou d'un outil équivalent pour maintenir le sous-ensemble de moyeu d'essieu avant, reposer le boulon de moyeu d'essieu avant en serrant l'écrou d'entretien.
REMARQUE:
(d) Retirer les 3 écrous et la rondelle des 3 boulons de moyeu d'essieu avant.
7. REPOSER LE DISQUE AVANT
Cliquer ici
8. REPOSER L'ENSEMBLE D'ETRIER DE FREIN A DISQUE AVANT
(a) Reposer l'ensemble d'étrier de frein à disque avant sur le porte-fusée de direction avec les 2 boulons.
Torque:
107 N·m {1 091 kgf·cm, 79 ft·lbf}
REMARQUE:
9. REPOSER LE FLEXIBLE AVANT

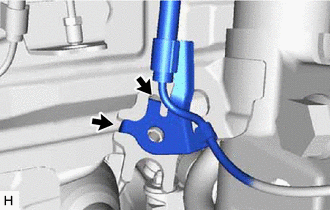

(a) Engager les 2 crochets pour reposer le support d'attache de capteur de vitesse avant.
|
Crochet |
REMARQUE:
Ne pas tordre le capteur de vitesse avant lors de sa repose.
| (b) Reposer le capteur de vitesse avant et le flexible avant sur l'ensemble d'amortisseur avant avec le boulon. Torque: 29 N·m {296 kgf·cm, 21 ft·lbf} REMARQUE: Ne pas tordre le flexible avant lors de sa repose. |
|
10. REPOSER LA ROUE AVANT
Cliquer ici
