DESCRIPTION

Le circuit du capteur de collision latéral droit (bus 1) se compose de l'ensemble de capteur d'airbag, du capteur d'airbag de porte latéral droit et le capteur d'airbag latéral droit n° 2.

Le capteur d'airbag latéral droit de porte et le capteur d'airbag latéral droit n° 2 détectent les impacts sur le véhicule et envoient des signaux à l'ensemble de capteur d'airbag pour déterminer si les airbags et les prétensionneurs doivent être déployés.

Ces DTC sont enregistrés lorsqu'un dysfonctionnement est détecté au niveau du capteur d'airbag latéral droit n° 2.

N° de DTC	Objet de la détection	Condition de détection du DTC	Organe incriminé	Avertissement indiqué	Mode de test/Mode de vérification
B1630	Capteur d'airbag rideau (droit)	Dysfonctionnement de capteur d'airbag latéral droit n° 2 Dysfonctionnement de l'ensemble de capteur d'airbag	Capteur d'airbag latéral droit n° 2 Ensemble de capteur d'airbag	S'active	Ne s'applique pas au mode test/mode de vérification
B1632	Perte de communication avec le capteur d'airbag rideau (droit)	Dysfonctionnement de capteur d'airbag latéral droit n° 2 Dysfonctionnement de l'ensemble de capteur d'airbag	Capteur d'airbag latéral droit n° 2 Ensemble de capteur d'airbag	S'active	Ne s'applique pas au mode test/mode de vérification

SCHEMA DE CABLAGE

Cliquer ici

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Dès lors, veiller à lire les notices concernant le débranchement du câble de la borne négative (-) de la batterie avant d'exécuter le travail.

Cliquer ici

PROCEDURE

1.	VERIFIER LE CAPTEUR D'AIRBAG LATERAL DROIT N° 2

(a) Mettre le contacteur d'allumage en position OFF.

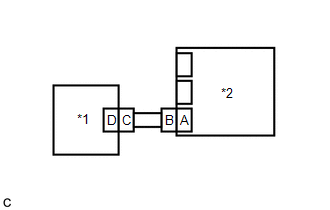

*1	Capteur d'airbag latéral gauche n° 2
*2	Ensemble de capteur d'airbag

(b) Débrancher le câble de la borne négative (-) de la batterie.

ATTENTION:

Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.

(d) Brancher le câble sur la borne négative (-) de la batterie.

(e) Mettre le contacteur d'allumage en position ON et attendre 60 secondes minimum.

(f) Supprimer les DTC enregistrés dans la mémoire.

Body Electrical > SRS Airbag > Clear DTCs

(g) Mettre le contacteur d'allumage en position OFF.

(h) Mettre le contacteur d'allumage en position ON et attendre 60 secondes minimum.

(i) Vérifier les DTC.

Body Electrical > SRS Airbag > Trouble Codes

CONSEIL:

Des codes différents des DTC B1630, B1632, B1635 et B1637 peuvent être émis à ce stade mais ils n'ont aucun rapport avec cette vérification.

Résultat:

Résultat	Passer au point
Le DTC B1630 ou B1632 est émis.	A
Le DTC B1635 ou B1637 est émis.	B
Les DTC B1630, B1632, B1635 et B1637 ne sont pas émis.	C

(j) Mettre le contacteur d'allumage en position OFF.

(k) Débrancher le câble de la borne négative (-) de la batterie.

ATTENTION:

Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.

(l) Retourner les capteurs d'airbag latéral droit et gauche n° 2 à leur position originale et brancher les connecteurs.

REMPLACER L'ENSEMBLE DE CAPTEUR D'AIRBAG

REMPLACER LE CAPTEUR D'AIRBAG LATERAL N° 2 DROIT

UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION
