Toyota Camry Manuel de réparation XV50 (2011–2019): Erreur d'initialisation de capteur d'airbag rideau (droit) (B1633)
DESCRIPTION
Le circuit du capteur de collision latéral droit (bus 1) se compose de l'ensemble de capteur d'airbag, du capteur d'airbag de porte latéral droit et le capteur d'airbag latéral droit n° 2.
Le capteur d'airbag latéral droit de porte et le capteur d'airbag latéral droit n° 2 détectent les impacts sur le véhicule et envoient des signaux à l'ensemble de capteur d'airbag pour déterminer si les airbags et les prétensionneurs doivent être déployés.
Le DTC B1633 est enregistré lorsqu'un dysfonctionnement est détecté dans le circuit de capteur de collision latérale droit (bus 1).
N° de DTC | Objet de la détection |
Condition de détection du DTC |
Organe incriminé | Avertissement indiqué |
Mode de test/Mode de vérification |
---|---|---|---|---|---|
B1633 | Erreur d'initialisation de capteur d'airbag rideau (droit) |
|
| S'active |
Ne s'applique pas au mode test/mode de vérification |

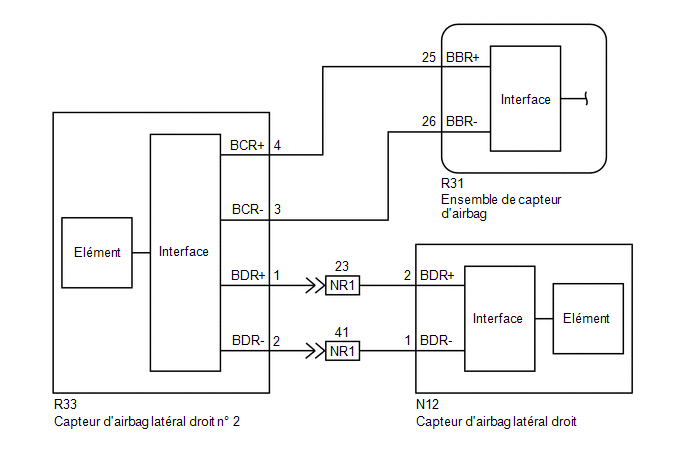

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Dès lors, veiller à lire les notices concernant le débranchement du câble de la borne négative (-) de la batterie avant d'exécuter le travail.
Cliquer ici
PROCEDURE
1. | VERIFIER L'HISTORIQUE DES DTC |
(a) Vérifier les DTC historiques.
Body Electrical > SRS Airbag > Trouble CodesCONSEIL:
D'autres codes que le DTC B1632 enregistré dans l'historique peuvent être émis à ce stade, mais ils sont sans objet pour cette vérification.
Résultat:
Résultat | Passer au point |
---|---|
Le DTC B1632 enregistré dans l'historique n'est pas émis. |
A |
L'historique du DTC B1632 est émis. |
B |
B |
PASSER AU DTC B1632 |
|
2. | VERIFIER LE BRANCHEMENT DES CONNECTEURS |
(a) Mettre le contacteur d'allumage en position OFF.
(b) Débrancher le câble de la borne négative (-) de la batterie.
ATTENTION:
Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.
(c) S'assurer que les connecteurs sont correctement branchés sur l'ensemble de capteur d'airbag, le capteur d'airbag latéral droit de porte et le capteur d'airbag latéral droit n° 2. Vérifier également si les connecteurs qui relient le câble de plancher et le câble de porte avant droit sont correctement branchés.
OK:
Les connecteurs sont correctement branchés.
MAL |
BRANCHER LES CONNECTEURS CORRECTEMENT |
|
3. | VERIFIER LES CONNECTEURS |
(a) Débrancher les connecteurs de l'ensemble de capteur d'airbag, du capteur d'airbag latéral droit de porte et du capteur d'airbag latéral droit n° 2. Débrancher également les connecteurs reliant le câble de plancher et le câble de porte avant droite.
(b) Vérifier si les bornes des connecteurs ne sont ni déformées ni endommagées.
OK:
Les bornes ne sont ni déformées ni endommagées.
MAL |
REMPLACER LE CABLE DE PLANCHER OU LE CABLE DE PORTE AVANT DROIT |
|
4. | VERIFIER LE CABLE DE PLANCHER |
(a) Brancher le câble sur la borne négative (-) de la batterie. |
|
(b) Mettre le contacteur d'allumage en position ON.
(c) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
Branchement du tester |
Condition | Condition spécifiée |
---|---|---|
R33-4 (BCR+) - Masse de carrosserie |
Contacteur d'allumage en position ON |
En dessous de 1 V |
R33-3 (BCR-) - Masse de carrosserie |
Contacteur d'allumage en position ON |
En dessous de 1 V |
(d) Mettre le contacteur d'allumage en position OFF.
(e) Débrancher le câble de la borne négative (-) de la batterie.
ATTENTION:
Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.

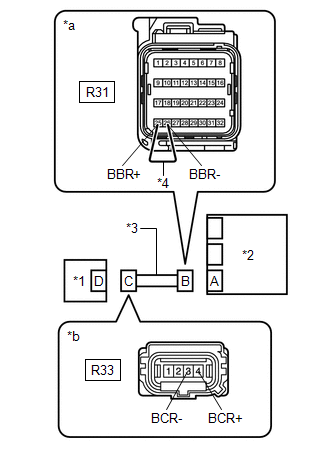

(f) A l'aide d'un câble de diagnostic, brancher les bornes 25 (BBR+) et 26 (BBR-) du connecteur B.
REMARQUE:
Ne pas forcer pour introduire le câble de diagnostic dans les bornes du connecteur lors du branchement du câble.
(g) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester |
Condition | Condition spécifiée |
---|---|---|
R33-4 (BCR+) - R33-3 (BCR-) |
En permanence | En dessous de 1 Ω |
(h) Débrancher le câble de diagnostic du connecteur B.
(i) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester |
Condition | Condition spécifiée |
---|---|---|
R33-4 (BCR+) - R33-3 (BCR-) |
En permanence | 1 MΩ minimum |
R33-4 (BCR+) - Masse de carrosserie |
En permanence | 1 MΩ minimum |
R33-3 (BCR-) - Masse de carrosserie |
En permanence | 1 MΩ minimum |
MAL |
REMPLACER LE CABLE DE PLANCHER |
|
5. | VERIFIER LE FAISCEAU DE CABLES |

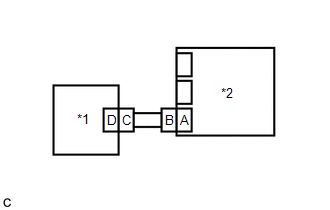

(a) Brancher les connecteurs reliant le câble de plancher et le câble de porte avant droite. |
|
(b) Brancher le câble sur la borne négative (-) de la batterie.
(c) Mettre le contacteur d'allumage en position ON.
(d) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
Branchement du tester |
Condition | Condition spécifiée |
---|---|---|
R33-1 (BDR+) - Masse de carrosserie |
Contacteur d'allumage en position ON |
En dessous de 1 V |
R33-2 (BDR-) - Masse de carrosserie |
Contacteur d'allumage en position ON |
En dessous de 1 V |
(e) Mettre le contacteur d'allumage en position OFF.
(f) Débrancher le câble de la borne négative (-) de la batterie.
ATTENTION:
Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.

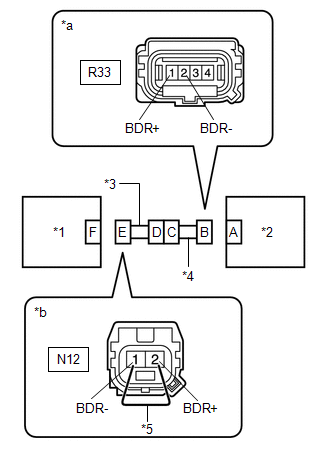

(g) A l'aide d'un câble de diagnostic, brancher les bornes 2 (BDR+) et 1 (BDR-) du connecteur E.
REMARQUE:
Ne pas forcer pour introduire le câble de diagnostic dans les bornes du connecteur lors du branchement du câble.
(h) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester |
Condition | Condition spécifiée |
---|---|---|
R33-1 (BDR+) - R33-2 (BDR-) |
En permanence | En dessous de 1 Ω |
(i) Débrancher le câble de diagnostic du connecteur E.
(j) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester |
Condition | Condition spécifiée |
---|---|---|
R33-1 (BDR+) - R33-2 (BDR-) |
En permanence | 1 MΩ minimum |
R33-1 (BDR+) - Masse de carrosserie |
En permanence | 1 MΩ minimum |
R33-2 (BDR-) - Masse de carrosserie |
En permanence | 1 MΩ minimum |
MAL |
PASSER AU POINT 7 |
|
6. | VERIFIER LE CAPTEUR D'AIRBAG LATERAL DROIT N° 2 |
(a) Brancher les connecteurs sur le capteur d'airbag latéral de porte droit et l'ensemble de capteur d'airbag. |
|
(b) Intervertir les capteurs d'airbag latéral droit et gauche n° 2 et brancher les connecteurs.
(c) Brancher le câble sur la borne négative (-) de la batterie.
(d) Mettre le contacteur d'allumage en position ON et attendre 60 secondes minimum.
(e) Supprimer les DTC enregistrés dans la mémoire.
Body Electrical > SRS Airbag > Clear DTCs(f) Mettre le contacteur d'allumage en position OFF.
(g) Mettre le contacteur d'allumage en position ON et attendre 60 secondes minimum.
(h) Vérifier les DTC.
Body Electrical > SRS Airbag > Trouble CodesCONSEIL:
Des codes autres que les DTC B1633 et B1638 sont susceptibles d'être émis à ce stade mais ils n'ont aucun rapport avec cette vérification.
Résultat:
Résultat | Passer au point |
---|---|
Le DTC B1633 est émis. |
A |
Le DTC B1638 est émis. |
B |
Les DTC B1633 et B1638 ne sont pas émis. |
C |
(i) Mettre le contacteur d'allumage en position OFF.
(j) Débrancher le câble de la borne négative (-) de la batterie.
ATTENTION:
Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.
(k) Retourner les capteurs d'airbag latéral droit et gauche n° 2 à leur position originale et brancher les connecteurs.
A |
REMPLACER L'ENSEMBLE DE CAPTEUR D'AIRBAG |
B |
REMPLACER LE CAPTEUR D'AIRBAG LATERAL N° 2 DROIT |
C |
UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION |

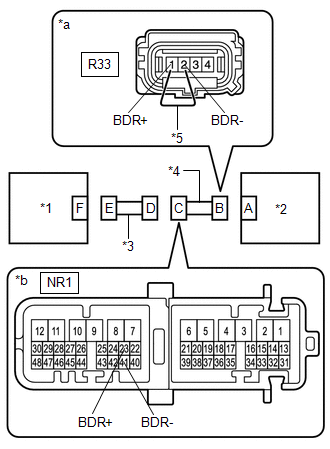

7. | VERIFIER LE CABLE DE PLANCHER |
(a) Débrancher le connecteur du câble de plancher du câble de porte avant droite. |
|
(b) Brancher le câble sur la borne négative (-) de la batterie.
(c) Mettre le contacteur d'allumage en position ON.
(d) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
Branchement du tester |
Condition | Condition spécifiée |
---|---|---|
NR1-23 (BDR+) - Masse de carrosserie |
Contacteur d'allumage en position ON |
En dessous de 1 V |
NR1-41 (BDR-) - Masse de carrosserie |
Contacteur d'allumage en position ON |
En dessous de 1 V |
(e) Mettre le contacteur d'allumage en position OFF.
(f) Débrancher le câble de la borne négative (-) de la batterie.
ATTENTION:
Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.
(g) A l'aide d'un câble de diagnostic, brancher les bornes 1 (BDR+) et 2 (BDR-) du connecteur B.
REMARQUE:
Ne pas forcer pour introduire le câble de diagnostic dans les bornes du connecteur lors du branchement du câble.
(h) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester |
Condition | Condition spécifiée |
---|---|---|
NR1-23 (BDR+) - NR1-41 (BDR-) |
En permanence | En dessous de 1 Ω |
(i) Débrancher le câble de diagnostic du connecteur B.
(j) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester |
Condition | Condition spécifiée |
---|---|---|
NR1-23 (BDR+) - NR1-41 (BDR-) |
En permanence | 1 MΩ minimum |
NR1-23 (BDR+) - Masse de carrosserie |
En permanence | 1 MΩ minimum |
NR1-41 (BDR-) - Masse de carrosserie |
En permanence | 1 MΩ minimum |
OK |
REMPLACER LE CABLE DE PORTE AVANT DROITE |
MAL |
REMPLACER LE CABLE DE PLANCHER |
