Pieces Constitutives
PIECES CONSTITUTIVES

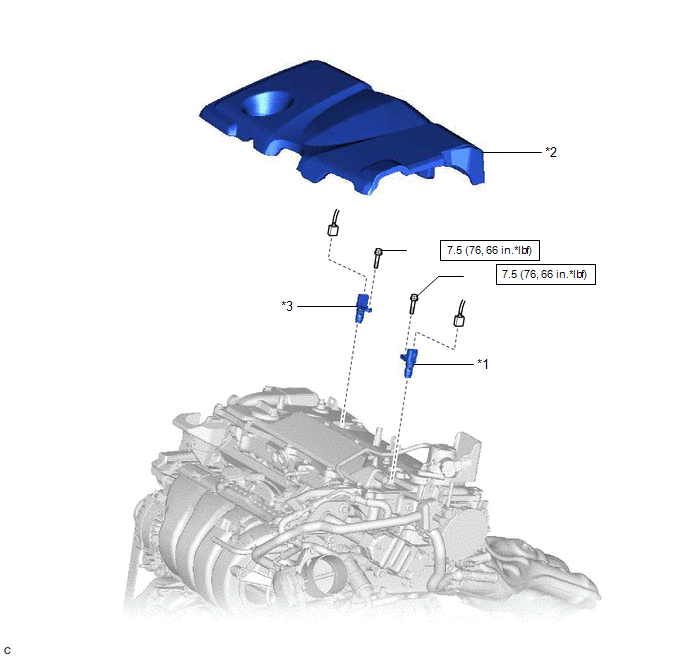

SCHEMA
|
*1 | CAPTEUR DE POSITION D'ARBRE A CAMES (pour côté admission) |
*2 | SOUS-ENSEMBLE DE CACHE DE MOTEUR N° 1 |
|
*3 | CAPTEUR DE POSITION D'ARBRE A CAMES (pour côté échappement) |
- | - |
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |
|
★ | Pièce préenduite |
- | - |
Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Cette procédure comprend la dépose des boulons à petite tête. Se reporter aux boulons à petite têtes dans les Principaux conseils de réparation afin d'identifier les boulons à petite tête.
Cliquer ici
PROCEDURE
1. DEPOSER LE SOUS-ENSEMBLE DE CACHE DU MOTEUR N° 1
Cliquer ici
2. DEPOSER LE CAPTEUR DE POSITION D'ARBRE A CAMES (pour côté admission)

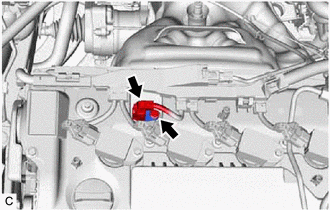

| (a) Débrancher le connecteur de capteur de position d'arbre à cames. |
|
(b) A l'aide d'une clé à douille de 8 mm, déposer le boulon et le capteur de position d'arbre à cames du sous-ensemble de cache-soupapes.
REMARQUE:
Si le capteur de position d'arbre à cames a subi un choc ou une chute, le remplacer.
3. DEPOSER LE CAPTEUR DE POSITION D'ARBRE A CAMES (pour côté échappement)
(a) Débrancher le connecteur de capteur de position d'arbre à cames.

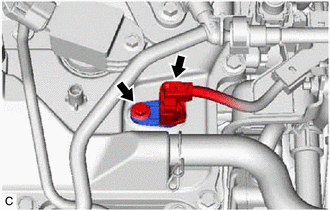

| (b) A l'aide d'une clé à douille de 8 mm, déposer le boulon et le capteur de position d'arbre à cames du sous-ensemble de cache-soupapes. REMARQUE: Si le capteur de position d'arbre à cames a subi un choc ou une chute, le remplacer. |
|
Repose
REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Cette procédure comprend la repose des boulons à petite tête. Se reporter aux boulons à petite têtes dans les Principaux conseils de réparation afin d'identifier les boulons à petite tête.
Cliquer ici
PROCEDURE
1. REPOSER LE CAPTEUR DE POSITION D'ARBRE A CAMES (pour côté échappement)
(a) Appliquer une fine couche d'huile moteur sur le joint torique du capteur de position d'arbre à cames.
REMARQUE:
En cas de réutilisation du capteur de position d'arbre à cames, veiller à vérifier le joint torique.
(b) A l'aide d'une clé à douille de 8 mm, reposer le capteur de position d'arbre à cames sur le sous-ensemble de cache-soupapes avec un boulon neuf.
Torque:
7,5 N·m {76 kgf·cm, 66 in·lbf}
REMARQUE:
(c) Rebrancher le connecteur de capteur de position d'arbre à cames.
2. REPOSER LE CAPTEUR DE POSITION D'ARBRE A CAMES (pour côté admission)
(a) Appliquer une fine couche d'huile moteur sur le joint torique du capteur de position d'arbre à cames.
REMARQUE:
En cas de réutilisation du capteur de position d'arbre à cames, veiller à vérifier le joint torique.
(b) A l'aide d'une clé à douille de 8 mm, reposer le capteur de position d'arbre à cames sur le sous-ensemble de cache-soupapes avec un boulon neuf.
Torque:
7,5 N·m {76 kgf·cm, 66 in·lbf}
REMARQUE:
(c) Rebrancher le connecteur de capteur de position d'arbre à cames.
3. RECHERCHER D'EVENTUELLES FUITES D'HUILE MOTEUR
Cliquer ici
4. REPOSER LE SOUS-ENSEMBLE DE CACHE N° 1 DU MOTEUR
Cliquer ici
Repose
