PIECES CONSTITUTIVES

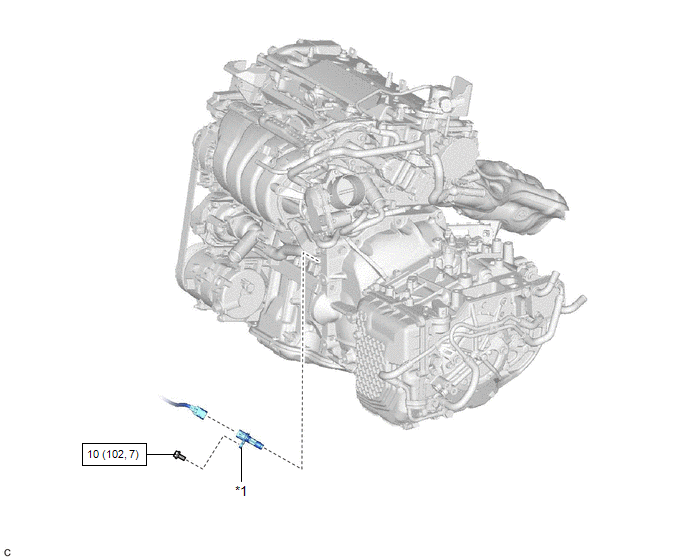

SCHEMA
|
*1 | CAPTEUR DE POSITION DE VILEBREQUIN |
- | - |
.png) |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |
Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées, lors de la dépose/repose du capteur de position de vilebrequin, sont indiquées ci-dessous.
Procédures nécessaires après le remplacement / la dépose / la repose des pièces|
Pièce remplacée ou procédure effectuée |
Procédure nécessaire | Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
|---|---|---|---|
|
*: Lors de l'apprentissage à l'aide du Techstream.
Cliquer ici | |||
|
La borne de la batterie est débranchée/rebranchée |
Effectuer le calibrage du point zéro de capteur d'angle de braquage |
Système d'alerte de sortie de bande de circulation (avec commande de direction) |
|
|
Système de sécurité préventive | |||
|
Système de sonar de détection de distance intelligent* | |||
|
Mémoriser l'angle mort de braquage |
Système de moniteur d'aide au stationnement |
| |
|
Système de moniteur de rétroviseur panoramique |
| ||
REMARQUE:
Cette procédure comprend la dépose des boulons à petite tête. Se reporter aux boulons à petite têtes dans les Principaux conseils de réparation afin d'identifier les boulons à petite tête.
Cliquer ici .gif)
PROCEDURE
1. DEPOSER L'ENSEMBLE DE DEMARREUR
Cliquer ici
2. DEPOSER LE CAPTEUR DE POSITION DE VILEBREQUIN

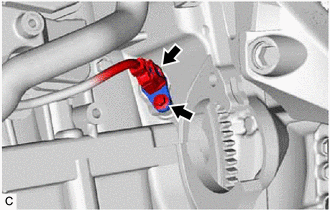

| (a) Débrancher le connecteur de capteur de position de vilebrequin. |
|
(b) A l'aide d'une clé à douille de 8 mm, déposer le boulon et le capteur de position de vilebrequin du sous-ensemble de bloc-cylindres.
REMARQUE:
Si le capteur de position de vilebrequin a subi un choc ou une chute, le remplacer.
Repose
REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Cette procédure comprend la repose des boulons à petite tête. Se reporter aux boulons à petite têtes dans les Principaux conseils de réparation afin d'identifier les boulons à petite tête.
Cliquer ici .gif)
PROCEDURE
1. REPOSER LE CAPTEUR DE POSITION DE VILEBREQUIN
(a) Appliquer une fine couche d'huile moteur sur le joint torique de chaque capteur de position de vilebrequin.
REMARQUE:
En cas de réutilisation du capteur de position de vilebrequin, veiller à vérifier le joint torique.
(b) A l'aide d'une clé à douille de 8 mm, reposer le capteur de position de vilebrequin sur le sous-ensemble de bloc-cylindres avec le boulon.
Torque:
10 N·m {102 kgf·cm, 7 ft·lbf}
REMARQUE:
(c) Brancher le connecteur du capteur de position de vilebrequin.
2. REPOSER L'ENSEMBLE DE DEMARREUR
Cliquer ici
3. RECHERCHER D'EVENTUELLES FUITES D'HUILE MOTEUR
Cliquer ici
