Pieces Constitutives
PIECES CONSTITUTIVES

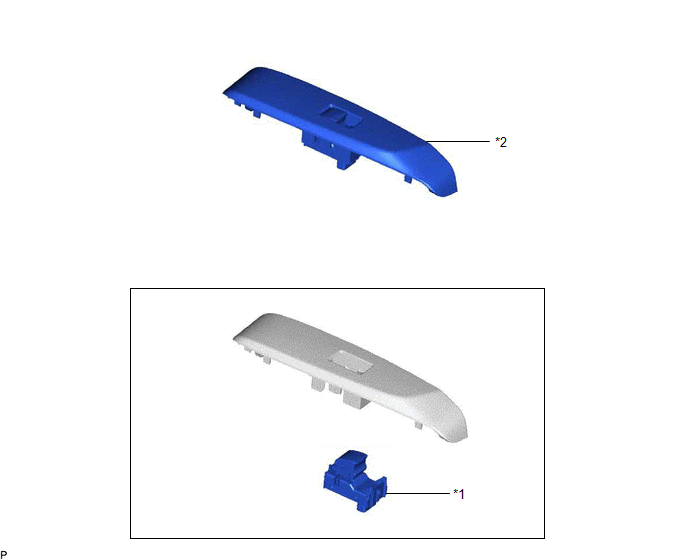

SCHEMA
|
*1 | ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE ARRIERE |
*2 | ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE ARRIERE AVEC PANNEAU SUPERIEUR DE BASE D'ACCOUDOIR DE PORTE ARRIERE |
Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
PROCEDURE
1. DEPOSER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE ARRIERE AVEC PANNEAU SUPERIEUR DE BASE D'ACCOUDOIR DE PORTE ARRIERE
Cliquer ici

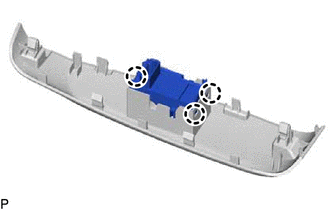

2. DEPOSER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE ARRIERE
| (a) Libérer les 3 griffes pour déposer l'ensemble de contacteur de lève-vitre électrique arrière. |
|
Verification
VERIFICATION
PROCEDURE

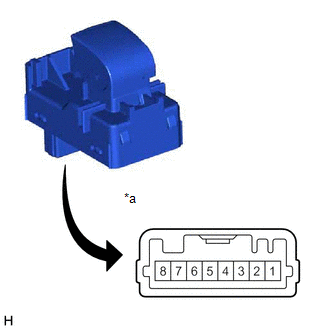

1. VERIFIER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE ARRIERE (pour PORTE GAUCHE/DROITE)
| (a) Vérifier le fonctionnement du contacteur. (1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard:
Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de contacteur de lève-vitre électrique arrière (pour porte droite/gauche). |
|
(b) S'assurer que la LED s'allume.
(1) Appliquer la tension de la batterie à l'ensemble de contacteur de lève-vitre électrique et vérifier si la LED s'allume.
OK:
|
Branchement de la batterie |
Condition spécifiée |
|---|---|
|
Borne positive de la batterie (+) → 3 Borne négative de la batterie (-) → 1 |
Le LED s'allume |
Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de contacteur de lève-vitre électrique arrière (pour porte droite/gauche).
Repose
REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
PROCEDURE
1. REPOSER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE ARRIERE
(a) Engager les 3 griffes et reposer l'ensemble de contacteur de lève-vitre électrique arrière.
2. REPOSER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE ARRIERE AVEC PANNEAU SUPERIEUR DE BASE D'ACCOUDOIR DE PORTE ARRIERE
Cliquer ici
