Pieces Constitutives
PIECES CONSTITUTIVES

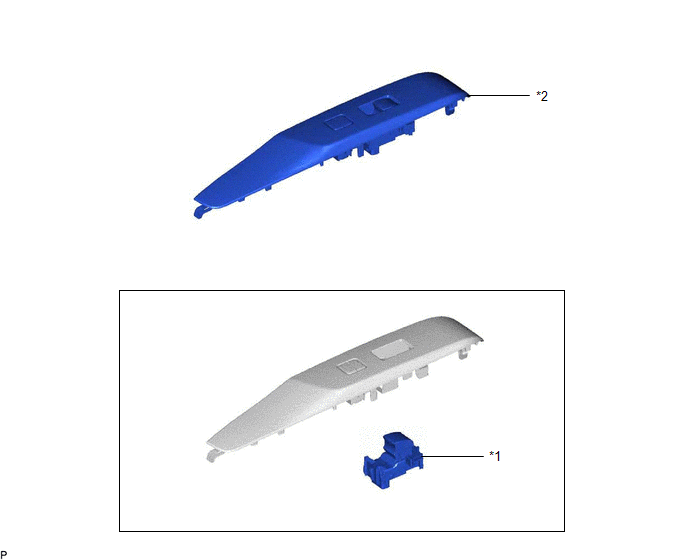

SCHEMA
|
*1 | ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE |
*2 | ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU SUPERIEUR DE BASE D'ACCOUDOIR DE PORTE AVANT |
Depose
DEPOSE
PROCEDURE
1. DEPOSER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU SUPERIEUR DE BASE D'ACCOUDOIR DE PORTE AVANT
Cliquer ici
2. DEPOSER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE

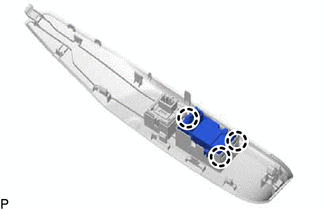

| (a) Libérer les 3 griffes pour déposer l'ensemble de contacteur de lève-vitre électrique. |
|
Verification
VERIFICATION
PROCEDURE
1. VERIFIER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE

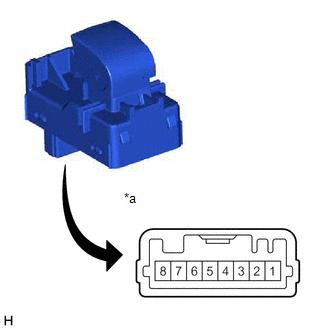

| (a) Vérifier le fonctionnement du contacteur. (1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard:
Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble du contacteur de lève-vitre électrique. |
|
(b) S'assurer que la LED s'allume.
(1) Appliquer la tension de la batterie à l'ensemble de contacteur de lève-vitre électrique et vérifier si la LED s'allume.
OK:
|
Branchement de la batterie |
Condition spécifiée |
|---|---|
|
Borne positive de la batterie (+) → 3 Borne négative de la batterie (-) → 1 |
Le LED s'allume |
Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble du contacteur de lève-vitre électrique.
Repose
REPOSE
PROCEDURE
1. REPOSER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE
(a) Engager les 3 griffes et reposer l'ensemble de contacteur de lève-vitre électrique.
2. REPOSER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU SUPERIEUR DE BASE D'ACCOUDOIR DE PORTE AVANT
Cliquer ici
