Pieces Constitutives
PIECES CONSTITUTIVES
SCHEMA
|

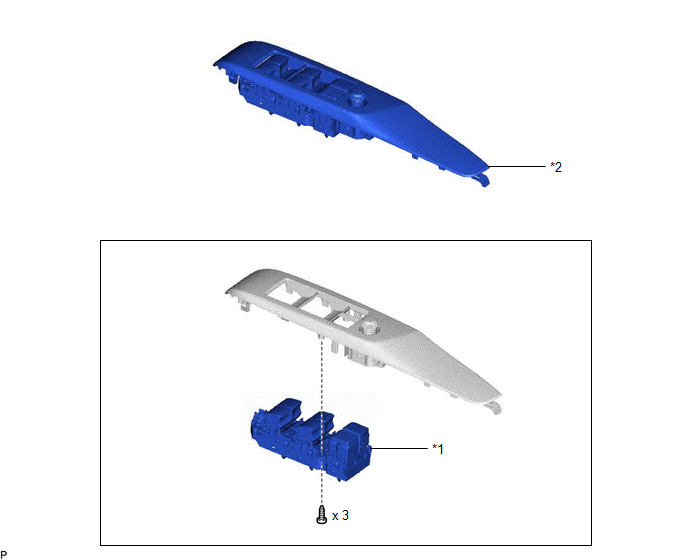

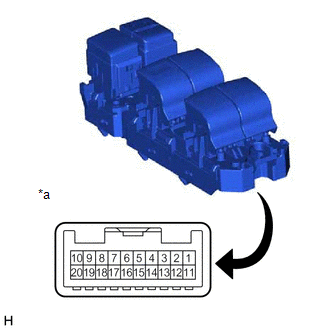

*1 | ENSEMBLE DE CONTACTEUR PRINCIPAL DE RESEAU MULTIPLEX |
*2 | CONTACTEUR PRINCIPAL DE RESEAU MULTIPLEX DE PORTE AVANT AVEC ENSEMBLE DE PANNEAU DE BASE D'ACCOUDOIR SUPERIEUR |
Depose
DEPOSE
PROCEDURE
1. DEPOSER L'ENSEMBLE DE CONTACTEUR PRINCIPAL DE RESEAU MULTIPLEX AVEC PANNEAU DE BASE D'ACCOUDOIR SUPERIEUR DE PORTE AVANT
Cliquer ici
2. DEPOSER L'ENSEMBLE DE CONTACTEUR PRINCIPAL DE RESEAU MULTIPLEX

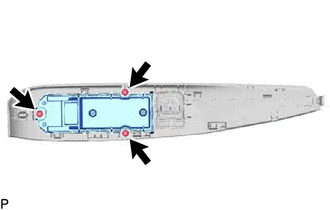

| (a) Déposer les 3 vis et l'ensemble de contacteur principal de réseau multiplex. |
|
Verification
VERIFICATION
PROCEDURE
1. VERIFIER L'ENSEMBLE DE CONTACTEUR PRINCIPAL DE RESEAU MULTIPLEX
| (a) S'assurer que la LED s'allume. (1) Appliquer la tension de la batterie à l'ensemble de contacteur principal de réseau multiplex et s'assurer que la LED s'allume. OK:
Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de contacteur de réseau multiplex. |
|
Repose
REPOSE
PROCEDURE
1. REPOSER L'ENSEMBLE DE CONTACTEUR PRINCIPAL DE RESEAU MULTIPLEX
(a) Reposer l'ensemble de contacteur principal de réseau multiplex avec les 3 vis.
2. REPOSER LE CONTACTEUR PRINCIPAL DE RESEAU MULTIPLEX AVANT AVEC PANNEAU DE BASE D'ACCOUDOIR SUPERIEUR DE PORTE AVANT
Cliquer ici
Contacteur De Vitre Electrique Cote Passager Avant
Faisceau De Desembuage De VitreEmplacement Des Pieces Constitutives
EMPLACEMENT DES PIECES CONSTITUTIVES SCHEMA
