Toyota Camry Manuel de réparation XV50 (2011–2019): Contacteur Exterieur D'ouverture De Porte De Compartiment A Bagages

Toyota Camry Manuel de réparation XV50 (2011–2019) / Extérieur du véhicule / Portes / Hayon / Contacteur Exterieur D'ouverture De Porte De Compartiment A Bagages

Pieces Constitutives

PIECES CONSTITUTIVES

SCHEMA

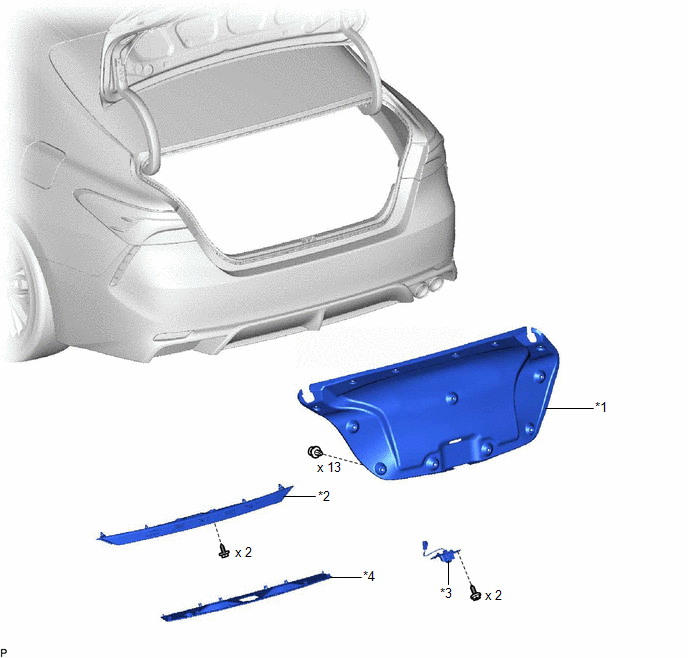

*1	CACHE DE PORTE DE COMPARTIMENT A BAGAGES	*2	SOUS-ENSEMBLE DE GARNISSAGE EXTERIEUR DE PORTE DE COMPARTIMENT A BAGAGES
*3	CONTACTEUR DE CLE ELECTRIQUE DE COMPARTIMENT A BAGAGES	*4	GARNISSAGE EXTERIEUR DE PORTE DE COMPARTIMENT A BAGAGES N° 3

Depose

DEPOSE

PROCEDURE

1. DEPOSER LE CACHE DE PORTE DE COMPARTIMENT A BAGAGES

Cliquer ici

2. DEPOSER LE GARNISSAGE EXTERIEUR DE PORTE DE COMPARTIMENT A BAGAGES N° 3

Cliquer ici

3. DEPOSER LE SOUS-ENSEMBLE DE GARNISSAGE EXTERIEUR DE PORTE DE COMPARTIMENT A BAGAGES

Cliquer ici

4. DEPOSER LE CONTACTEUR DE CLE ELECTRONIQUE DE COMPARTIMENT A BAGAGES

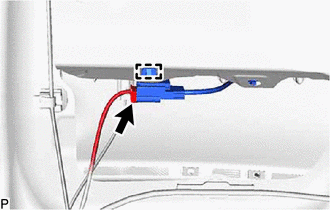

(a) Débrancher le connecteur.

(b) Libérer l'attache.

(d) Libérer les 2 griffes pour déposer le contacteur de clé électronique de compartiment à bagages.

Verification

VERIFICATION

PROCEDURE

1. VERIFIER LE CONTACTEUR DE CLE ELECTRONIQUE DE COMPARTIMENT A BAGAGES

(a) Vérifier le contacteur.

(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
1 - 2	Enfoncé(e) (ON)	En dessous de 1 Ω
1 - 2	Non enfoncé(e) (OFF)	10 kΩ minimum

Si le résultat n'est pas conforme aux spécifications, remplacer le contacteur de clé électronique de compartiment à bagages.

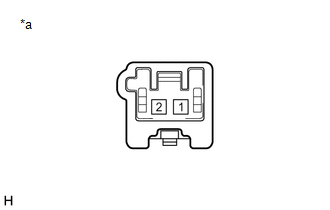

*a	Pièce constitutive sans faisceau de câbles branché (contacteur de clé électronique de compartiment à bagages)

Repose

REPOSE

PROCEDURE

1. REPOSER LE CONTACTEUR DE CLE ELECTRONIQUE DE COMPARTIMENT A BAGAGES

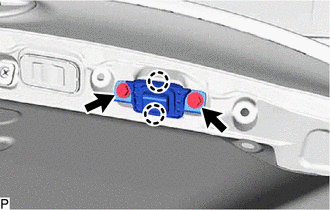

(a) Engager les 2 griffes pour reposer le contacteur de clé électronique de compartiment à bagages.

(b) Reposer les 2 vis.

(d) Brancher le connecteur.

2. REPOSER LE SOUS-ENSEMBLE DE GARNISSAGE EXTERIEUR DE PORTE DE COMPARTIMENT A BAGAGES

Cliquer ici

3. REPOSER LE GARNISSAGE EXTERIEUR DE PORTE DE COMPARTIMENT A BAGAGES N° 3

Cliquer ici

4. REPOSER LE CACHE DE PORTE DE COMPARTIMENT A BAGAGES

Cliquer ici
