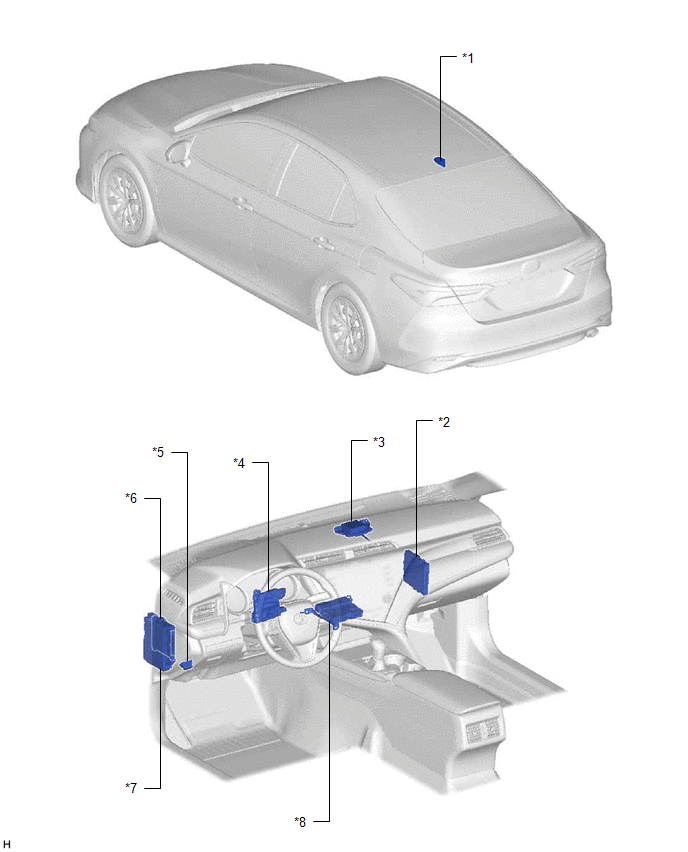

EMPLACEMENT DES PIECES CONSTITUTIVES
SCHEMA
|
*1 | ENSEMBLE D'ANTENNE DE TELEPHONE - GPS - Téléphone principal |
*2 | ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) |
|
*3 | ENSEMBLE D'ANTENNE DE NAVIGATION - Téléphone secondaire |
*4 | ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION |
|
*5 | DLC3 |
*6 | ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX) |
|
*7 | ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD - FUSIBLE DCM - FUSIBLE ECU-IG2 N° 3 - FUSIBLE ECU-ACC |
*8 | DCM (EMETTEUR-RECEPTEUR TELEMATIQUE) |
