DESCRIPTION
Si une coupure ou un court-circuit est détecté dans la bobine d'amplificateur de clé à transpondeur intégrée au contacteur du moteur, l'ECU de certification (ensemble d'ECU de clé intelligente) enregistre ce DTC. Ce DTC est également enregistré comme un ancien DTC.
|
N° de DTC | Objet de la détection | Condition de détection du DTC | Organe incriminé | Remarque |
|---|---|---|---|---|
|
B2784 | Coupure / court-circuit de la bobine d'antenne |
La bobine d'amplificateur de clé à transpondeur intégrée au contacteur du moteur présente une coupure (se reporter ci-dessous) ou un court-circuit (déterminé par la communication avec l'ECU de certification (ensemble d'ECU de clé intelligente)). (logique de détection à 1 cycle*) |
| Opération de confirmation d'émission des DTC:
|
|
Condition de fonctionnement du véhicule lorsqu'un dysfonctionnement est détecté | Fonctionnement de sécurité en cas de détection d'un dysfonctionnement |
|---|---|
|
Le moteur ne peut pas démarrer lorsque la pile de l'émetteur est déchargée en maintenant le sous-ensemble d'émetteur de clé électronique près du contacteur du moteur et en maintenant enfoncé le contacteur du moteur avec le levier de changement de vitesse en position P |
- |
|
N° de DTC | Data List et Active Test |
|---|---|
| B2784 |
- |

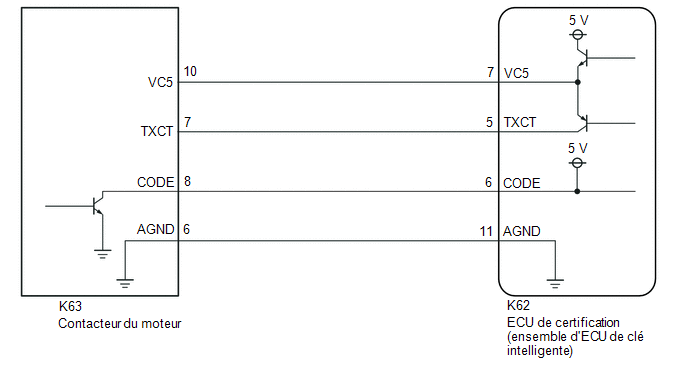

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Cliquer ici
Cliquer ici
PROCEDURE
|
1. | SUPPRIMER LES DTC |
(a) Supprimer les DTC.
Body Electrical > Smart Key > Clear DTCs
|
| 2. |
VERIFIER SI DES DTC SONT EMIS |
(a) Effectuer la procédure "Confirmation de l'émission d'un DTC".
(b) Vérifier les DTC.
Body Electrical > Smart Key > Trouble CodesOK:
Le DTC B2784 n'est pas émis.
| OK | |
UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION |
|
| 3. |
VERIFIER LE CONTACTEUR DU MOTEUR (SORTIE) |

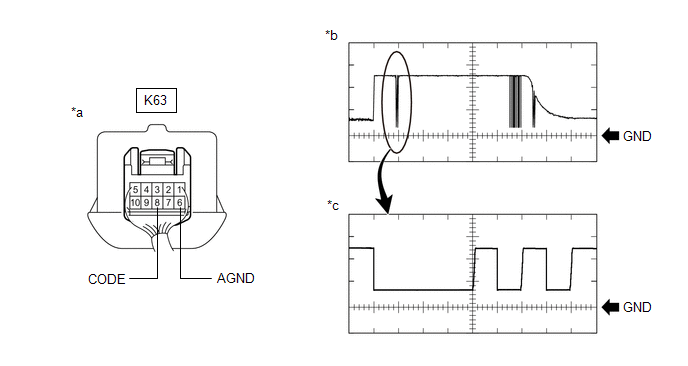

(a) Vérifier la forme d'onde à l'aide d'un oscilloscope.
|
*a | Pièce constitutive avec faisceau de câbles branché (contacteur du moteur) |
*b | Forme d'onde |
|
*c | Forme d'onde (détail) | - |
- |
Condition de mesure:
|
Branchement du tester | Condition | Réglage de l'appareil | Condition spécifiée |
|---|---|---|---|
|
K63-8 (CODE) - K63-6 (AGND) |
Contacteur du moteur en position OFF, contacteur du moteur enfoncé et maintenu dans cette position avec le sous-ensemble d'émetteur de clé électronique à proximité du contacteur du moteur* |
1 V/DIV., 20 ms/DIV. |
Génération d'impulsions (cf. forme d'onde) |
|
2 V/DIV., 100 µs./DIV. |
Génération d'impulsions (cf. forme d'onde (détail)) |
OK:
La forme d'onde est identique à celle indiquée sur le schéma
| OK | | REMPLACER L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) |
| MAL | | REMPLACER LE CONTACTEUR DU MOTEUR |
