PIECES CONSTITUTIVES

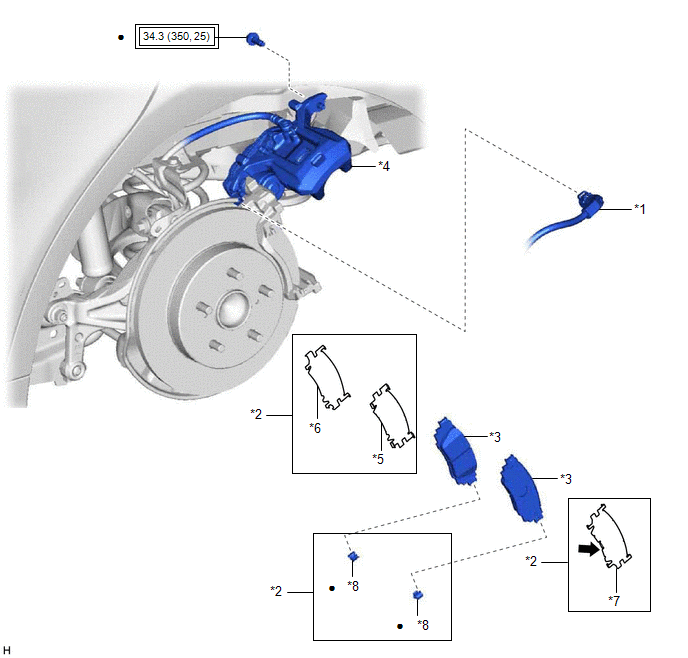

SCHEMA
|
*1 | ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 2 |
*2 | KIT DE CALES ANTIGRINCEMENTS DE FREIN A DISQUE ARRIERE |
|
*3 | PLAQUETTE DE FREIN A DISQUE ARRIERE |
*4 | ENSEMBLE DE CYLINDRE DE FREIN A DISQUE ARRIERE |
|
*5 | CALE ANTIGRINCEMENT DE FREIN A DISQUE ARRIERE N° 1 |
*6 | CALE ANTIGRINCEMENT DE FREIN A DISQUE ARRIERE N° 2 |
|
*7 | CALE ANTIGRINCEMENT DE FREIN A DISQUE ARRIERE |
*8 | PLAQUE D'INDICATION D'USURE DES PLAQUETTES DE FREIN A DISQUE ARRIERE |
|
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, ft*lbf) |
● | Pièce non réutilisable |
|
Graisse pour frein à disque |
- | - |
