Toyota Camry Manuel de réparation XV50 (2011–2019): Demontage

DEMONTAGE

PROCEDURE

1. DEPOSER L'ENSEMBLE D'AIRBAG AVANT DU PASSAGER

Cliquer ici

2. DEPOSER LA CONDUITE DE BUSE DE DEGIVREUR LATERALE N° 1

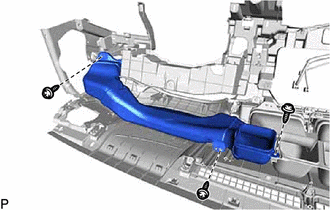

(a) Déposer la vis <C> ou <D>.

Déposer dans ce sens

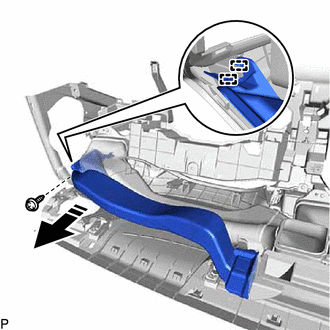

(b) Libérer les 2 guides comme indiqué sur le schéma.

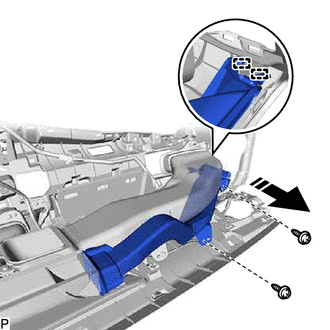

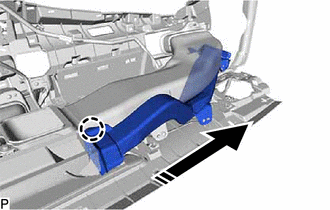

(c) Libérer la griffe pour déposer la conduite de buse de dégivreur latérale n° 1, comme indiqué sur le schéma.

Déposer dans ce sens

3. DEPOSER LA CONDUITE DE BUSE DE DEGIVREUR LATERALE N° 2

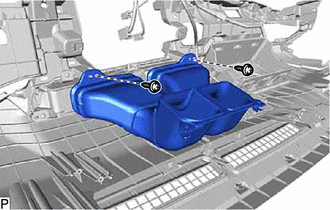

(a) Déposer les 2 vis <C> ou <D>.

Déposer dans ce sens

(b) Libérer les 2 guides comme indiqué sur le schéma.

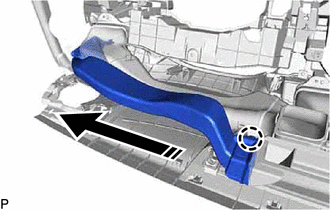

(c) Libérer la griffe pour déposer la conduite de buse de dégivreur latérale n° 2, comme indiqué sur le schéma.

Déposer dans ce sens

4. DEPOSER L'ENSEMBLE DE BUSE DE DEGIVREUR

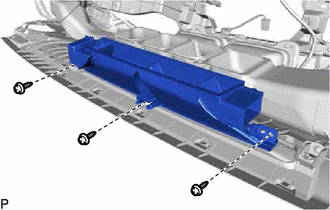

(a) Déposer les 3 vis <C> ou <D> et l'ensemble de buse de dégivreur.

5. DEPOSER LE SOUS-ENSEMBLE DE RETROVISEUR DU COMBINE D'INSTRUMENTS (avec affichage tête haute)

Cliquer ici

6. DEPOSER LE SOUS-ENSEMBLE DE CONDUITE DE CHAUFFAGE A REGISTRE N° 1

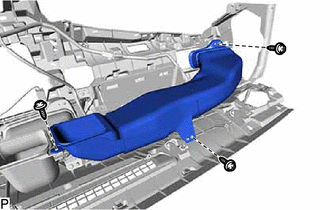

(a) Déposer les 3 vis <C> ou <D> et le sous-ensemble de conduite de chauffage n° 1.

7. DEPOSER LE SOUS-ENSEMBLE DE CONDUITE DE CHAUFFAGE A REGISTRE N° 3

(a) Déposer les 3 vis <C> ou <D> et le sous-ensemble de conduite de chauffage n° 3.

8. DEPOSER LE CABLE D'ANTENNE GPS ET DE TELEPHONE (avec SOS (manuel) contacteur)

Cliquer ici

9. DEPOSER L'ENSEMBLE D'ANTENNE GPS ET DE TELEPHONE AVEC SUPPORT (avec SOS (manuel) contacteur)

Cliquer ici

10. DEPOSER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE (avec système de navigation)

Cliquer ici

11. DEPOSER L'ENSEMBLE D'ANTENNE DE NAVIGATION AVEC SUPPORT (avec antenne de navigation)

Cliquer ici

12. DEPOSER LE SOUS-ENSEMBLE DE CONDUITE DE CHAUFFAGE A REGISTRE N° 2

(a) Déposer les 2 vis <C> ou <D> et le sous-ensemble de conduite de chauffage n° 2.

13. DEPOSER LE CAPTEUR DE COMMANDE D'ECLAIRAGE AUTOMATIQUE

Cliquer ici

14. DEPOSER L'ENSEMBLE DE REGISTRE N° 2 DE TABLEAU DE BORD

(a) Débrancher le connecteur.

(b) Déposer les 6 vis <D> et l'ensemble de registre de tableau de bord n° 2.

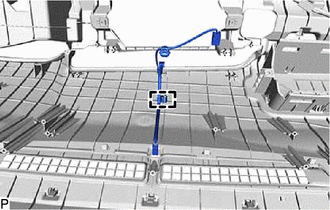

15. DEPOSER LE CABLE DE TABLEAU DE BORD N° 3

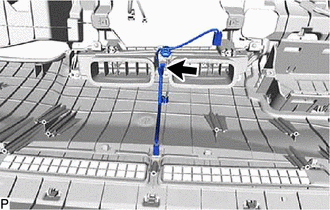

(a) Libérer l'attache pour déposer le câble de tableau de bord n° 3.

16. DEPOSER LE SOUS-ENSEMBLE DE SUPPORT DE RECHAUFFEUR N° 1

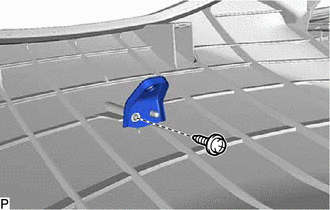

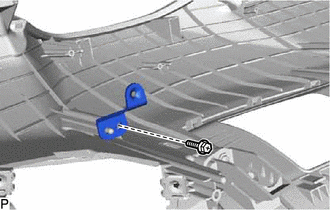

(a) Déposer la vis <C> ou >D> et le sous-ensemble de support de combiné d'instruments n° 1.

17. DEPOSER LE SOUS-ENSEMBLE DE SUPPORT DE COMBINE D'INSTRUMENTS N° 2 (avec affichage headup)

(a) Déposer la vis <C> et le sous-ensemble de support de combiné d'instruments n° 2.

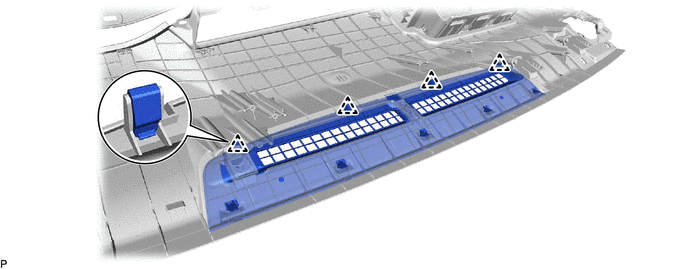

18. DEPOSER LE GARNISSAGE DE BUSE DE DEGIVREUR N° 1

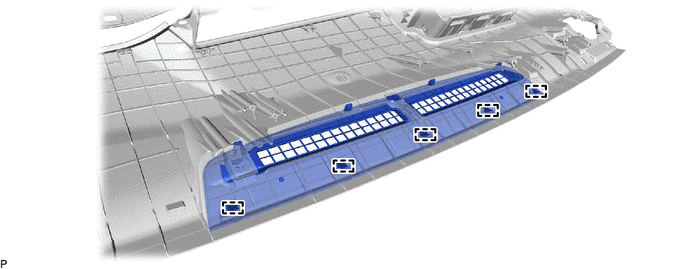

(a) Libérer les 4 agrafes.

(b) Libérer les 5 guides pour déposer le garnissage de buse de dégivreur n° 1.

19. DEPOSER LE CACHE D'ORIFICE DE TABLEAU DE BORD (avec affichage headup)

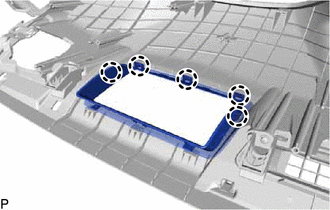

(a) Libérer les 5 griffes.

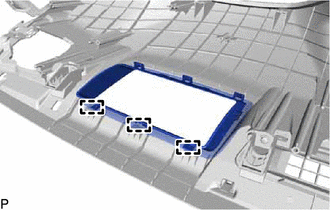

(b) Libérer les 3 griffes pour déposer le cache d'orifice de tableau de bord.

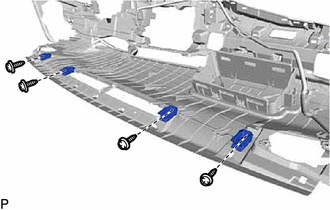

20. DEPOSER LA GOUPILLE DE TABLEAU DE BORD N° 1

(a) Déposer les 4 vis <D> ou <E> et les 4 goupilles de tableau de bord n° 1.

21. DEPOSER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE

Cliquer ici

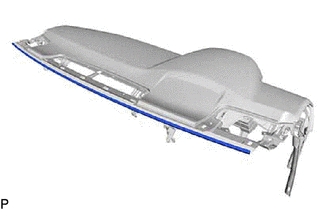

22. DEPOSER LE COUSSIN DE TABLEAU DE BORD

(a) Déposer le coussin de tableau de bord.
