1. DEPOSER LE TEMOIN DE POSITION DE CHANGEMENT DE VITESSE

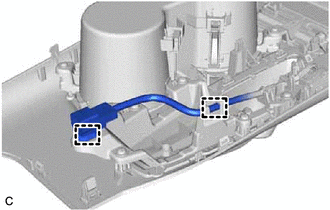

| (a) Libérer les 2 attaches pour débrancher le faisceau de câbles. |
|

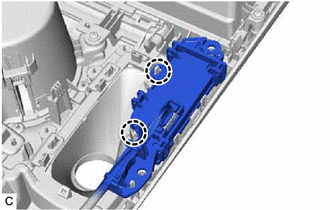

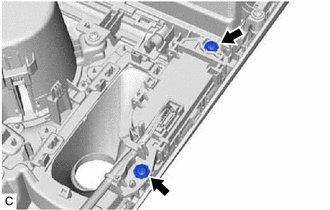

| (b) Déposer les 2 vis. |
|
| (c) Libérer les 2 griffes et déposer le témoin de rapport engagé du sous-ensemble de panneau supérieur arrière de console. |
|
2. DEPOSER LE BOITIER INFERIEUR DE TEMOIN DE POSITION

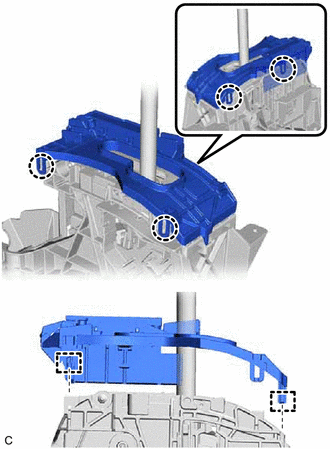

| (a) Libérer les 4 griffes et 2 guides pour déposer le boîtier inférieur de témoin de rapport engagé de l'ensemble d'unité de commande de verrouillage de changement de vitesse. REMARQUE: Ne pas endommager le boîtier inférieur de témoin de position. |
|
Depose
VerificationComment Utiliser La Recherche De Pannes
MESURE DE PRECAUTION / REMARQUE / CONSEIL CONSEIL:
*: Utiliser le Techstream. PROCEDURE
1. VEHICULE AMENE A L'ATELIER
SUIVANT
2. ANALYSE DU PROBLEME EXPOSE PAR LE CLIENT
CONSEIL:
Lors de la recherche de pannes, s'assurer qu ...
Pieces Constitutives
PIECES CONSTITUTIVES SCHEMA
*1 CACHE DE PORTE DE COMPARTIMENT A BAGAGES
*2 SPOILER ARRIERE
*3 DISPOSITIF DE RETENUE DU SPOILER ARRIERE
- -
N*m (kgf*cm, lbf*pi): couple de serrage prescrit
● Pièce non réutilisable ...
Repose
REPOSE PROCEDURE 1. REPOSER LE CABLE DE CONTACTEUR N° 1
CONSEIL: Effectuer cette procédure uniquement lorsque le remplacement du câble de contacteur n° 1 est nécessaire.
(a) Engager les 2 guides pour reposer le câble du contacteur n° 1 sur l'ensemble de volant.
2. REPOSER LE CONTACTE ...
