DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées, ou remplacées lors de la dépose/repose de la moulure d'encadrement de vitre de porte avant sont indiquées ci-dessous.

Procédure nécessaire après le remplacement/la dépose/la repose des pièces

Pièce remplacée ou procédure effectuée	Procédure nécessaire	Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées
*: Lors de l'apprentissage à l'aide du Techstream. Cliquer ici
Débrancher le câble de la borne négative de la batterie.	Effectuer le calibrage du point zéro de capteur d'angle de braquage	Système d'alerte de sortie de bande de circulation (avec commande de direction)
		Système de sécurité préventive
		Système de sonar de détection de distance intelligent*
	Mémoriser l'angle mort de braquage	Système de moniteur d'aide au stationnement
	Mémoriser l'angle mort de braquage	Système de moniteur de rétroviseur panoramique
Sous-ensemble de vitre de porte avant. Coulisseau de vitre de porte avant	Initialiser le système de commande de vitre électrique	Fonction de fermeture et d'ouverture automatique Fonction anticoincement Fonction de commande à distance Fonction associée à la clé Fonction associée à l'émetteur de commande à distance Fonctionnement sans clé Fonctionnement de la la fonction anticoincement Fonction d'avertissement d'ouverture de vitre électrique

CONSEIL:

Procéder de la même façon pour le côté droit et pour le côté gauche.
La procédure suivante se rapporte au côté gauche.

PROCEDURE

1. DEPOSER L'ENSEMBLE DE MOULURE DE CEINTURE DE PORTE AVANT

Cliquer ici

2. DEPOSER LA PROTECTION DE PANNEAU DE PORTE AVANT

Cliquer ici

3. DEPOSER LE COULISSEAU DE VITRE DE PORTE AVANT

Cliquer ici

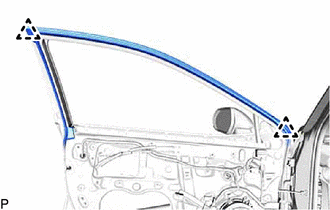

4. DETACHER LE BOURRELET DE PORTE AVANT

(a) Libérer les 2 agrafes et débrancher le bourrelet de porte avant.

5. DEPOSER LA MOULURE ARRIERE D'ENCADREMENT DE VITRE DE PORTE AVANT

CONSEIL:

Lors de la dépose de la moulure arrière d'encadrement de vitre de porte avant, chauffer la carrosserie du véhicule et la moulure arrière d'encadrement de vitre de porte avant à l'aide d'une lampe chauffante.

Température de chauffage

Elément	Température
Carrosserie du véhicule	40 à 60°C (104 à 140°F)
Moulure d'encadrement de vitre arrière de porte avant	20 à 30°C (68 à 86°F)

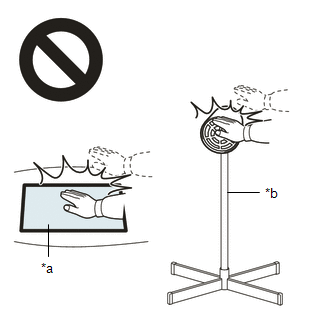

ATTENTION:

Ne pas toucher les pièces chauffées ni la lampe chauffante. Le fait de toucher celle-ci peut provoquer des brûlures.
Le contact avec les pièces ayant chauffé sur une longue durée peut provoquer des brûlures.

*a	Pièce chaude
*b	Lampe chauffante

REMARQUE:

Ne pas chauffer excessivement la carrosserie du véhicule ou la moulure arrière d'encadrement de vitre de porte avant.

(a) A l'aide d'une lampe chauffante, chauffer la moulure arrière d'encadrement de vitre de porte avant.

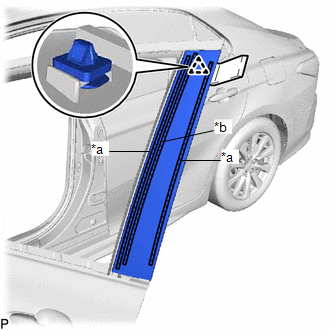

(b) A l'aide d'un extracteur de moulure, libérer l'agrafe puis retirer le ruban adhésif double face et l'éponge de matage pour déposer la moulure d'encadrement arrière de vitre de porte avant.

*a	Ruban adhésif double face
*b	Eponge de matage

6. DEPOSER LA MOULURE D'ENCADREMENT SUPERIEUR DE VITRE DE PORTE AVANT

(a) Introduire un foret de 4,0 mm (0,157 po) sur une perceuse.

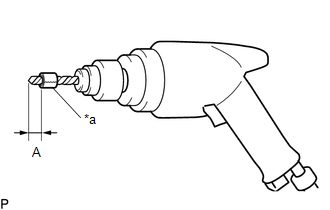

(b) Entourer de ruban adhésif le foret de 4,0 mm (0,157 po) à 5,0 mm (0,197 po) de l'extrémité comme indiqué sur le schéma.

Mesure standard:

Zone	Mesure
A	5,0 mm (0,197 po)

REMARQUE:

Ce ruban adhésif sur le foret de 4,0 mm (0,157 po) sert à éviter qu'il n'entre trop profondément.

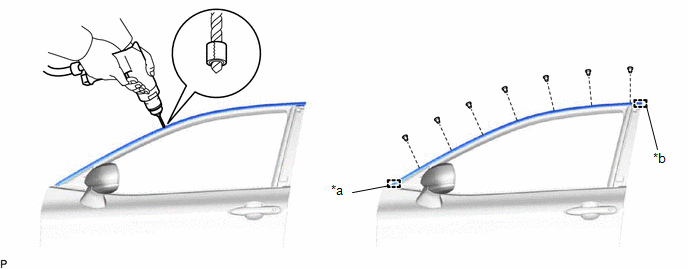

*a	Ruban adhésif

Attache

Guide

ATTENTION:

Prudence lors de la manipulation des rivets percés car ils peuvent être chauds.

REMARQUE:

Une pression trop forte sur la perceuse fera tourner le rivet, si bien qu'il ne sera pas percé.
Faire levier sur les rivets avec la perceuse pourrait endommager les orifices de pose du rivet ou le foret.

(d) A l'aide d'un aspirateur, aspirer les fragments de rivets et les copeaux des zones percées.

(e) Libérer l'attache et le guide pour déposer la moulure d'encadrement de vitre supérieur de porte avant de l'encadrement de porte.
