REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
PROCEDURE
1. REPOSER LA MOULURE D'ENCADREMENT SUPERIEURE DE VITRE DE PORTE AVANT
(a) Introduire le guide et l'attache pour poser provisoirement la moulure d'encadrement de vitre supérieur de porte avant sur l'encadrement de porte.
*a | Attache |
*b | Guide |

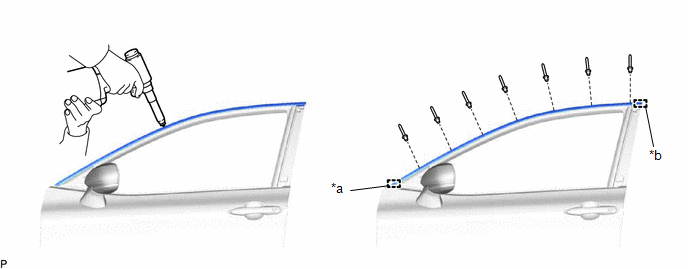

(b) A l'aide d'une riveteuse pneumatique ou d'une riveteuse à main dotée d'un embout, reposer la moulure supérieure d'encadrement de vitre de porte avant avec 7 rivets neufs.
CONSEIL:

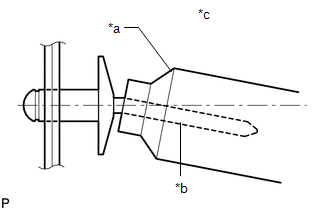

Si le mandrin du rivet ne sort pas à la première utilisation de la riveteuse, faire glisser la riveteuse vers l'avant sur le mandrin, puis l'actionner de nouveau.
REMARQUE:
*a |
Riveteuse |
*b |
Mandrin |
*c |
Incorrect(e) |

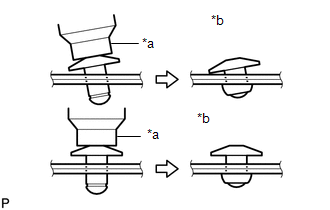

*a |
Riveteuse |
*b |
Incorrect(e) |

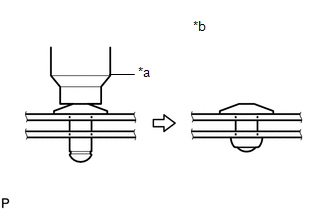

*a |
Riveteuse |
*b |
Incorrect(e) |
2. REPOSER LA MOULURE D'ENCADREMENT ARRIERE DE VITRE DE PORTE AVANT
CONSEIL:
Lors de la pose d'une moulure arrière d'encadrement de vitre de porte avant neuve, chauffer la carrosserie du véhicule et la moulure arrière d'encadrement de vitre de porte avant à l'aide d'une lampe chauffante.
Température de chauffage
Elément | Température |
---|---|
Carrosserie du véhicule |
40 à 60°C (104 à 140°F) |
Moulure d'encadrement de vitre arrière de porte avant |
20 à 30°C (68 à 86°F) |
ATTENTION:
*a | Pièce chaude |
*b | Lampe chauffante |
REMARQUE:
Ne pas chauffer excessivement la carrosserie du véhicule ou la moulure arrière d'encadrement de vitre de porte avant.
(a) Nettoyer la surface de la carrosserie du véhicule.
(1) A l'aide d'une lampe chauffante, chauffer la surface de la carrosserie du véhicule.
(2) Déposer le ruban adhésif double face de la carrosserie du véhicule.
(3) Eliminer tout résidu de ruban adhésif à l'aide d'un produit de nettoyage.
(b) Poser une nouvelle moulure arrière d'encadrement de vitre de porte avant.
(1) A l'aide d'une lampe chauffante, chauffer la carrosserie du véhicule et la moulure arrière d'encadrement de vitre de porte avant.
(2) Enlever le papier protecteur de la moulure arrière d'encadrement de vitre de porte avant.
CONSEIL:
Après avoir retiré la feuille de protection, éviter tout contact entre la surface adhésive et des corps étrangers.
(3) Engager l'agrafe et fixer le ruban adhésif double face et l'éponge de matage pour reposer la moulure d'encadrement arrière de vitre de porte avant. CONSEIL: Appuyer sur la moulure d'encadrement arrière de vitre de porte avant fermement pour la reposer. |
|
3. RACCORDER LE BOURRELET DE PORTE AVANT

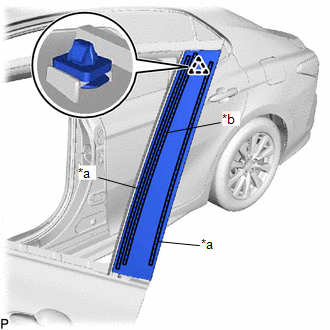

(a) Engager les 2 agrafes et raccorder le bourrelet de porte avant.
4. REPOSER LE COULISSEAU DE VITRE DE PORTE AVANT
Cliquer ici
5. REPOSER LA PROTECTION DE PANNEAU DE PORTE AVANT
Cliquer ici
6. REPOSER L'ENSEMBLE DE MOULURE DE CEINTURE DE PORTE AVANT
Cliquer ici
