Toyota Camry Manuel de réparation XV50 (2011–2019): Depose

DEPOSE

PROCEDURE

1. DEPOSER LE CACHE DE PORTE DE COMPARTIMENT A BAGAGES

Cliquer ici

2. DEPOSER LE SPOILER ARRIERE

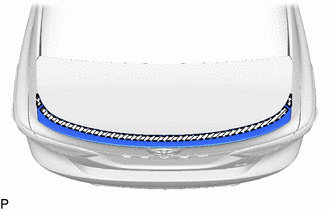

(a) Appliquer du ruban adhésif de protection autour du spoiler arrière comme indiqué sur le schéma.

Ruban adhésif de protection

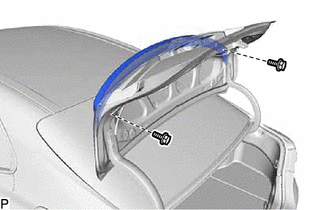

(b) Déposer les 2 boulons.

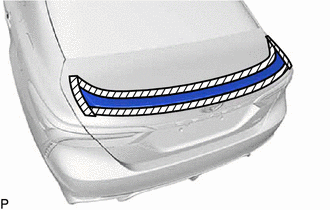

(c) Détacher le ruban adhésif double face et déposer le spoiler arrière.

Ruban adhésif double face

3. DEPOSER LE DISPOSITIF DE RETENUE DU SPOILER ARRIERE

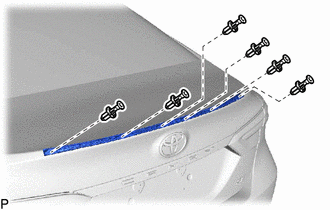

(a) Déposer les 6 agrafes.

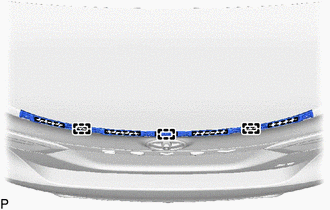

(b) Détacher le ruban adhésif double face et libérer les 3 guides pour déposer le dispositif de retenue du spoiler arrière.

Ruban adhésif double face
