Toyota Camry Manuel de réparation XV50 (2011–2019): Repose

REPOSE

PROCEDURE

1. REPOSER LE DISPOSITIF DE RETENUE DU SPOILER ARRIERE

CONSEIL:

Lors de la pose d'un nouveau dispositif de retenue de spoiler arrière, chauffer le panneau de porte de compartiment à bagages et le dispositif de retenue du spoiler arrière à l'aide d'une lampe chauffante.

Température de chauffage

Elément

Température

Panneau de porte de compartiment à bagages

40 à 60°C (104 à 140°F)

Dispositif de retenue du spoiler arrière

20 à 30°C (68 à 86°F)

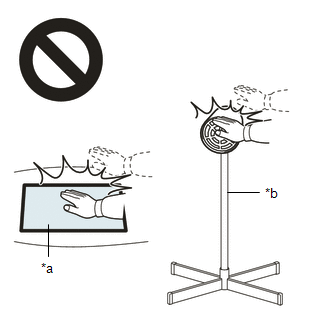

ATTENTION:

*a

Pièce chaude

*b

Lampe chauffante

REMARQUE:

Ne pas trop chauffer le panneau de porte de compartiment à bagages ou le dispositif de retenue du spoiler arrière.

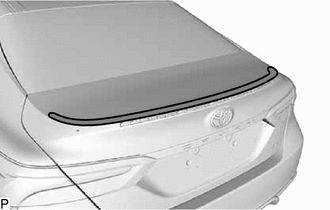

(a) Nettoyer la surface du panneau de porte de compartiment à bagages.

(1) A l'aide d'une lampe chauffante, chauffer la surface du panneau de porte de compartiment à bagages.

(2) Retirer le ruban adhésif double face du panneau de porte de compartiment à bagages.

(3) Eliminer tout résidu de ruban adhésif à l'aide d'un produit de nettoyage.

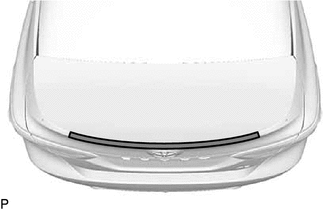

(b) A l'aide d'un pinceau ou d'un feutre, appliquer l'apprêt ou un produit équivalent sur la zone de pose du dispositif de retenue du spoiler arrière.

Apprêt

REMARQUE:

(c) Déposer la feuille de protection d'un dispositif de retenue de spoiler arrière neuf.

(d) Engager les 3 guides, puis fixer le ruban adhésif double face pour reposer le dispositif de retenue du spoiler arrière.

CONSEIL:

Presser le dispositif de retenue de spoiler arrière fermement pour le reposer.

(e) Reposer le dispositif de retenue du spoiler arrière à l'aide des 6 agrafes.

2. REPOSER LE SPOILER ARRIERE

CONSEIL:

Lors de la pose d'un nouveau spoiler arrière, chauffer le panneau de porte de compartiment à bagages et le spoiler arrière à l'aide d'une lampe chauffante.

Température de chauffage

Elément

Température

Panneau de porte de compartiment à bagages

40 à 60°C (104 à 140°F)

Spoiler arrière

20 à 30°C (68 à 86°F)

ATTENTION:

*a

Pièce chaude

*b

Lampe chauffante

REMARQUE:

Ne pas trop chauffer le panneau de porte de compartiment à bagages ou le spoiler arrière.

(a) Nettoyer la surface du panneau de porte de compartiment à bagages.

(1) A l'aide d'une lampe chauffante, chauffer la surface du panneau de porte de compartiment à bagages.

(2) Retirer le ruban adhésif double face du panneau de porte de compartiment à bagages.

(3) Eliminer tout résidu de ruban adhésif à l'aide d'un produit de nettoyage.

(b) A l'aide d'un pinceau ou d'un feutre, appliquer l'apprêt ou un produit équivalent sur la zone de pose du spoiler arrière.

Apprêt

REMARQUE:

(c) Déposer la feuille de protection d'un spoiler arrière neuf.

(d) Fixer le ruban adhésif double face pour reposer le spoiler arrière.

CONSEIL:

Presser le spoiler arrière fermement pour le reposer.

(e) Reposer l'aileron arrière à l'aide des 2 boulons.

Torque:

5,0 N·m {51 kgf·cm, 44 in·lbf}

3. REPOSER LE CACHE DE PORTE DE COMPARTIMENT A BAGAGES

Cliquer ici
