DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées lors de la dépose/repose de l'ensemble de câble de frein de stationnement n° 3 sont indiquées ci-dessous.
Procédures nécessaires après le remplacement / la dépose / la repose des pièces
Pièce remplacée ou procédure effectuée |
Procédure nécessaire | Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
---|---|---|---|
*: Lors de l'apprentissage à l'aide du Techstream.
Cliquer ici | |||
Débrancher le câble de la borne négative de la batterie. |
Effectuer le calibrage du point zéro de capteur d'angle de braquage |
Système d'alerte de sortie de bande de circulation (avec commande de direction) |
|
Système de sécurité préventive | |||
Système de sonar de détection de distance intelligent* | |||
Mémoriser l'angle mort de braquage | Système de moniteur d'aide au stationnement |
| |
Système de moniteur de rétroviseur panoramique |
| ||
Dépose/repose du siège du passager avant |
Calibrage du point zéro (système de classification d'occupant) |
|
|
| Vérification après réparation |
|
|
ATTENTION:

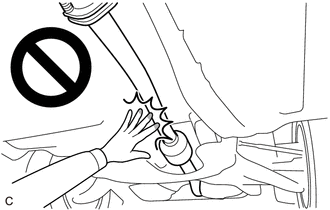

Pour éviter les brûlures, ne pas toucher le moteur, le tuyau d'échappement ou les autres pièces constitutives à haute température lorsque le moteur est chaud.
CONSEIL:
Utiliser la même procédure pour l'ensemble de câble de frein de stationnement n° 2 et l'ensemble de câble de frein de stationnement n° 3.
PROCEDURE
1. DEPOSER L'ENSEMBLE DE SIEGE AVANT GAUCHE
pour sièges à réglage électrique fabrication TMC: Cliquer ici
pour sièges à réglage électrique fabrication TMMK: Cliquer ici
pour sièges à réglage manuel fabrication TMMK: Cliquer ici
2. DEPOSER L'ENSEMBLE DE SIEGE AVANT DROIT
pour sièges à réglage manuel fabrication TMC: Cliquer ici
pour sièges à réglage électrique fabrication TMMK: Cliquer ici
pour sièges à réglage manuel fabrication TMMK: Cliquer ici
3. DEPOSER L'ENSEMBLE DE BOITIER DE CONSOLE
Cliquer ici
4. DEBRANCHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE CENTRALE ARRIERE
pour sièges de type rabattable: Cliquer ici
pour sièges de type fixe: Cliquer ici
5. DEPOSER L'ENSEMBLE D'ASSISE DE SIEGE ARRIERE
fabrication TMC: Cliquer ici
pour sièges de type rabattable de fabrication TMMK: Cliquer ici
pour sièges de type fixe de fabrication TMMK: Cliquer ici
6. DEPOSER LE CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE
pour sièges de type rabattable: Cliquer ici
pour sièges de type fixe: Cliquer ici
7. DEPOSER LA PLAQUE DE SEUIL DE PORTE AVANT GAUCHE
Cliquer ici
8. DEPOSER LE SOUS-ENSEMBLE D'HABILLAGE LATERAL D'AUVENT GAUCHE
Cliquer ici
9. DEPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1
Cliquer ici
10. DEBRANCHER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE AVANT GAUCHE
Cliquer ici
11. DEPOSER LA PLAQUE DE SEUIL DE PORTE ARRIERE GAUCHE
Cliquer ici
12. DEBRANCHER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE GAUCHE
Cliquer ici
13. DEPOSER LE GARNISSAGE INFERIEUR DE MONTANT CENTRAL GAUCHE
Cliquer ici
14. DEPOSER LA PLAQUE DE SEUIL DE PORTE AVANT DROITE
CONSEIL:
Procéder de la même manière que pour le côté gauche.
15. DEPOSER LE SOUS-ENSEMBLE D'HABILLAGE LATERAL D'AUVENT DROIT
CONSEIL:
Procéder de la même manière que pour le côté gauche.
16. DEPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 2
Cliquer ici
17. DEBRANCHER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE AVANT DROITE
CONSEIL:
Procéder de la même manière que pour le côté gauche.
18. DEPOSER LA PLAQUE DE SEUIL DE PORTE ARRIERE DROITE
CONSEIL:
Procéder de la même manière que pour le côté gauche.
19. DEBRANCHER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE DROITE
CONSEIL:
Procéder de la même manière que pour le côté gauche.
20. DEPOSER LE GARNISSAGE INFERIEUR DE MONTANT CENTRAL DROIT
CONSEIL:
Procéder de la même manière que pour le côté gauche.
21. DEPOSER LA PEDALE D'ACCELERATEUR
Cliquer ici
22. DEPOSER LE CACHE DE PLAQUETTE DE MISE EN GARDE DE PLANCHER AVANT (pour fabrication TMC)
Cliquer ici
23. DEBRANCHER L'ENSEMBLE DE MOQUETTE AVANT
Cliquer ici
24. DEPOSER LA CONDUITE DE BOITIER DE CONSOLE N° 1 (pour type double)
Cliquer ici
25. DETACHER L'ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 1
Cliquer ici
26. DEPOSER LE SOUS-ENSEMBLE DE TIGE DE TRACTION DE FREIN DE STATIONNEMENT N° 1

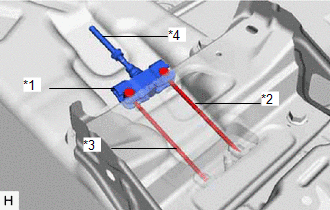

(a) Détacher l'ensemble de câble de frein de stationnement n° 3 du dispositif d'équilibrage de frein de stationnement. |
|
(b) Détacher l'ensemble de câble de frein de stationnement n° 2 pour enlever le dispositif d'équilibrage de frein de stationnement.

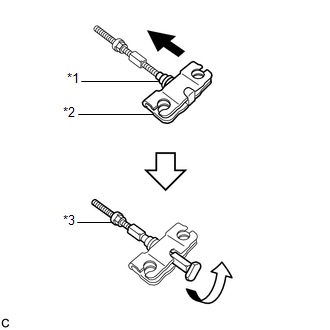

(c) Faire coulisser le soufflet en caoutchouc et le dispositif d'équilibrage de frein de stationnement. |
|
(d) Déposer le sous-ensemble de tige de traction de frein de stationnement n° 1 du dispositif d'équilibrage de frein de stationnement.
27. DEPOSER LE SABOT DE PROTECTION DE PLANCHER N° 2 (pour côté gauche)
Cliquer ici
28. DEPOSER LE SABOT DE PROTECTION DE PLANCHER N° 1 (pour côté droit)
Cliquer ici
29. DEPOSER L'ENSEMBLE DE TUYAU D'ECHAPPEMENT AVANT (TWC: catalyseur arrière)
Cliquer ici
30. DEPOSER L'ISOLANT THERMIQUE DE PLANCHER INFERIEUR AVANT N° 1

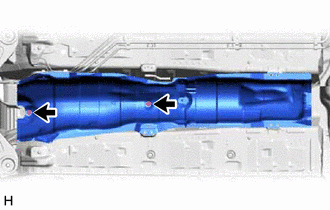

(a) Déposer les 2 écrous et l'isolant thermique de plancher inférieur avant n° 1 de la caisse du véhicule. |
|
31. DEPOSER LE LEVIER DE MACHOIRE DE FREIN DE STATIONNEMENT
Cliquer ici
32. DETACHER L'ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 3

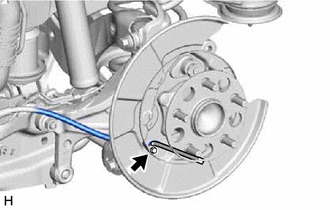

(a) Retirer le boulon et détacher l'ensemble de câble de frein de stationnement n° 3 du plateau de frein. |
|
33. DEPOSER L'ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 3

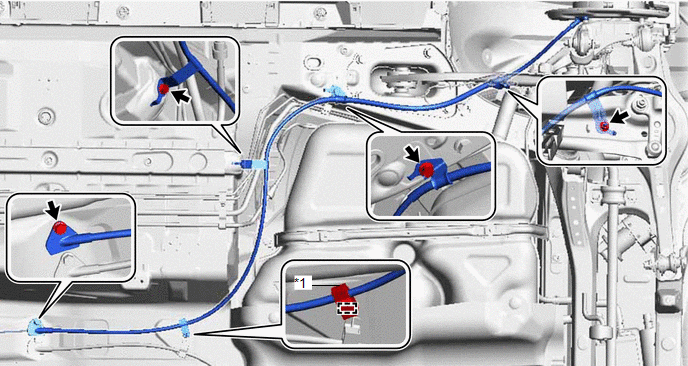

(a) Déposer les 3 boulons et l'écrou, libérer l'attache et déposer l'ensemble de câble de frein de stationnement n° 3.
*1 | Attache de câble de frein de stationnement n° 1 |
- | - |
34. DEPOSER L'ATTACHE DE CABLE DE FREIN DE STATIONNEMENT N° 1

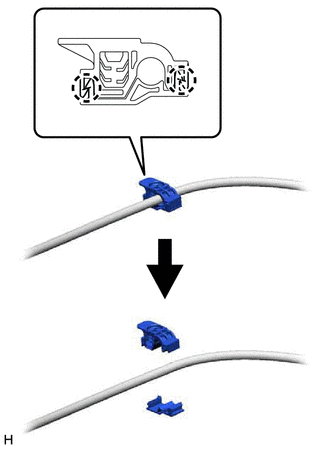

(a) Libérer les 2 griffes pour déposer l'attache de câble de frein de stationnement n° 1 de l'ensemble de câble de frein de stationnement n° 3. |
|
