Toyota Camry Manuel de réparation XV50 (2011–2019): Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces sont déposées et reposées ou remplacées lors de la dépose/repose de l'ensemble de tuyau d'échappement avant (TWC: catalyseur arrière), l'ensemble de tuyau d'échappement central et l'ensemble de tuyau d'échappement arrière sont indiquées ci-dessous.

ATTENTION:

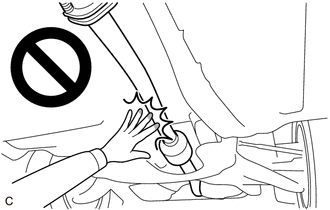

Pour éviter les brûlures, ne pas toucher le moteur, le tuyau d'échappement ou les autres pièces constitutives à haute température lorsque le moteur est chaud.

PROCEDURE

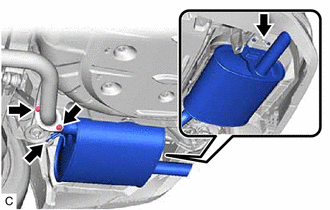

1. DEPOSER L'ENSEMBLE DE TUYAU D'ECHAPPEMENT ARRIERE

ATTENTION:

Pour éviter les brûlures, ne pas toucher le moteur, le tuyau d'échappement ou les autres pièces constitutives à haute température lorsque le moteur est chaud.

(a) Déposer les 2 boulons et débrancher l'ensemble de tuyau d'échappement arrière de l'ensemble de tuyau d'échappement avant.

(b) Déposer l'ensemble de tuyau d'échappement arrière des 2 supports de tuyau d'échappement.

(c) Déposer le joint d'étanchéité de l'ensemble de tuyau d'échappement central.

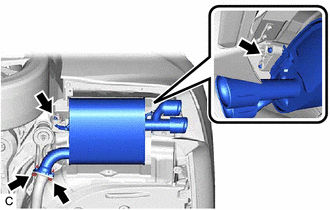

2. DEPOSER L'ENSEMBLE DE TUYAU D'ECHAPPEMENT ARRIERE GAUCHE (pour type double)

ATTENTION:

Pour éviter les brûlures, ne pas toucher le moteur, le tuyau d'échappement ou les autres pièces constitutives à haute température lorsque le moteur est chaud.

(a) Déposer les 2 boulons et débrancher l'ensemble de tuyau d'échappement arrière gauche de l'ensemble de tuyau d'échappement avant.

(b) Déposer l'ensemble de tuyau d'échappement arrière gauche des 2 supports de tuyau d'échappement.

(c) Déposer le joint d'étanchéité de l'ensemble de tuyau d'échappement central.

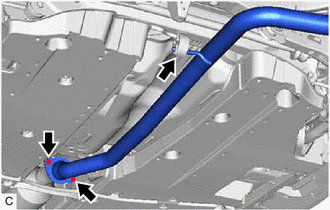

3. DEPOSER L'ENSEMBLE DE TUYAU D'ECHAPPEMENT CENTRAL (pour type simple)

ATTENTION:

Pour éviter les brûlures, ne pas toucher le moteur, le tuyau d'échappement ou les autres pièces constitutives à haute température lorsque le moteur est chaud.

(a) Déposer les 2 boulons et débrancher l'ensemble de tuyau d'échappement central de l'ensemble de tuyau d'échappement avant (TWC: catalyseur arrière).

(b) Déposer l'ensemble de tuyau d'échappement central du support de tuyau d'échappement.

(c) Déposer le joint d'étanchéité de l'ensemble de tuyau d'échappement avant (TWC: catalyseur arrière).

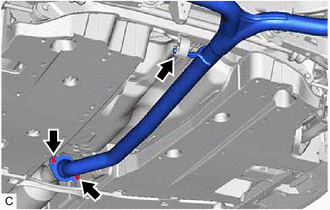

4. DEPOSER L'ENSEMBLE DE TUYAU D'ECHAPPEMENT CENTRAL (pour type double)

ATTENTION:

Pour éviter les brûlures, ne pas toucher le moteur, le tuyau d'échappement ou les autres pièces constitutives à haute température lorsque le moteur est chaud.

(a) Déposer les 2 boulons et débrancher l'ensemble de tuyau d'échappement central de l'ensemble de tuyau d'échappement avant (TWC: catalyseur arrière).

(b) Déposer l'ensemble de tuyau d'échappement central du support de tuyau d'échappement.

(c) Déposer le joint d'étanchéité de l'ensemble de tuyau d'échappement avant (TWC: catalyseur arrière).

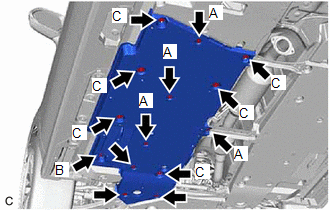

5. DEPOSER LE CACHE DE PLANCHER AVANT GAUCHE

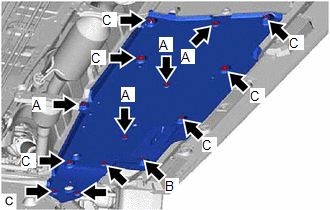

(a) Déposer les 3 boulons et les 4 agrafes (A).

(b) Libérer l'œillet (B) et les 6 agrafes (C) pour déposer le cache de plancher avant gauche.

6. DEPOSER LE CACHE DE PLANCHER AVANT DROIT

(a) Déposer les 3 boulons et les 4 agrafes (A).

(b) Libérer l'œillet (B) et les 6 agrafes (C) pour déposer le cache de plancher avant droit.

7. DEPOSER LE RENFORT DE PLANCHER CENTRAL AVANT

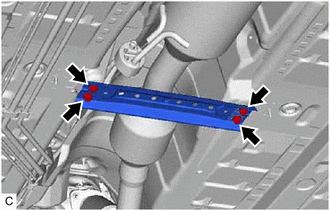

(a) Déposer les 4 boulons et le renfort central de plancher avant de la caisse du véhicule.

8. DEPOSER LE RENFORT DE TRAVERSE DE PLANCHER CENTRALE

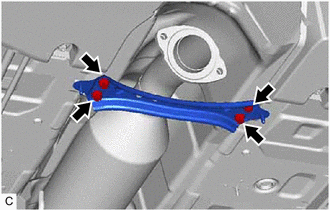

(a) Déposer les 4 boulons et le renfort de traverse de plancher central de la caisse du véhicule.

9. DEPOSER LE CAPTEUR DE RAPPORT AIR/CARBURANT (pour capteur 2)

Cliquer ici

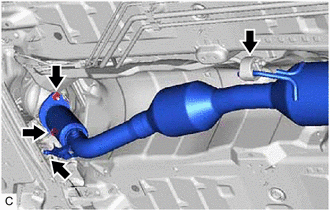

10. DEPOSER L'ENSEMBLE DE TUYAU D'ECHAPPEMENT AVANT (TWC: catalyseur arrière)

ATTENTION:

Pour éviter les brûlures, ne pas toucher le moteur, le tuyau d'échappement ou les autres pièces constitutives à haute température lorsque le moteur est chaud.

(a) Déposer les 2 écrous et débrancher l'ensemble de tuyau d'échappement avant (TWC: catalyseur arrière) du collecteur d'échappement (TWC: catalyseur avant).

(b) Déposer l'ensemble de tuyau d'échappement avant (TWC: catalyseur arrière) des 2 supports de tuyau d'échappement.

(c) Déposer le joint d'étanchéité de l'ensemble de tuyau d'échappement avant (TWC: catalyseur arrière).

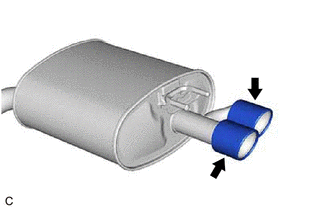

11. DEPOSER LE SOUS-ENSEMBLE DE CHICANE DU TUYAU D'ECHAPPEMENT ARRIERE

CONSEIL:

• Effectuer cette procédure uniquement lorsque le remplacement du sous-ensemble de chicane de tuyau d'échappement est nécessaire.
• Si le sous-ensemble de chicane de tuyau d'échappement arrière a été déposé, le remplacer par un élément neuf.
• Procéder de la même façon pour le côté de l'ensemble de tuyau d'échappement arrière gauche. (pour type double)

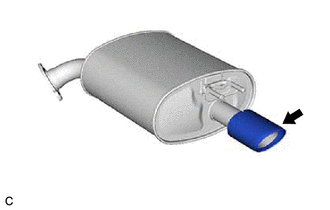

(a) Type A (avec chicane de tuyau d'échappement arrière) (1) Déposer le sous-ensemble de chicane de tuyau d'échappement arrière.

(b) Type B (1) Déposer le sous-ensemble de chicane de tuyau d'échappement arrière.
