REPOSE

PROCEDURE

1. REPOSER LE SOUS-ENSEMBLE DE CHICANE DU TUYAU D'ECHAPPEMENT ARRIERE

CONSEIL:

• Effectuer cette procédure uniquement lorsque le remplacement du sous-ensemble de chicane de tuyau d'échappement est nécessaire.
• Si le sous-ensemble de chicane de tuyau d'échappement arrière a été déposé, le remplacer par un élément neuf.
• Procéder de la même façon pour le côté de l'ensemble de tuyau d'échappement arrière gauche. (pour type double)

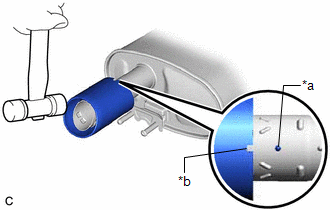

(a) Type A (avec chicane de tuyau d'échappement arrière) (1) Aligner la découpe d'un sous-ensemble de chicane de tuyau d'échappement arrière neuf avec la partie saillante de l'ensemble de tuyau d'échappement arrière comme indiqué sur le schéma. (2) A l'aide d'un maillet en plastique, tapoter uniformément le sous-ensemble de chicane de tuyau d'échappement arrière sur l'ensemble de tuyau d'échappement arrière. (3) Vérifier si la découpe du sous-ensemble de chicane de tuyau d'échappement est alignée avec la saillie en bas de l'ensemble de tuyau d'échappement arrière.

*a Saillie *b Découpe

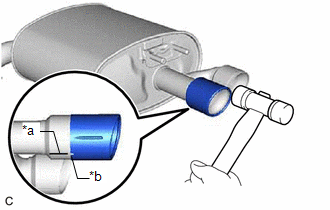

(b) Type B (1) Aligner la découpe d'un sous-ensemble de chicane de tuyau d'échappement arrière neuf avec la ligne de guidage de l'ensemble de tuyau d'échappement arrière comme indiqué sur le schéma. (2) A l'aide d'un maillet en plastique, tapoter uniformément le sous-ensemble de chicane de tuyau d'échappement arrière sur l'ensemble de tuyau d'échappement arrière.

*a Ligne de guidage *b Découpe

2. REPOSER L'ENSEMBLE DE TUYAU D'ECHAPPEMENT AVANT (TWC: catalyseur arrière)

(a) Poser un joint d'étanchéité neuf sur l'ensemble de tuyau d'échappement avant (TWC: catalyseur arrière).

(b) Brancher l'ensemble de tuyau d'échappement avant (TWC: catalyseur arrière) sur les 2 supports de tuyau d'échappement.

(c) Reposer l'ensemble de tuyau d'échappement avant (TWC: catalyseur arrière) sur le collecteur d'échappement (TWC: catalyseur avant) à l'aide de 2 écrous neufs.

Torque:

43 N·m {438 kgf·cm, 32 ft·lbf}

3. REPOSER LE CAPTEUR DE RAPPORT AIR/CARBURANT (pour capteur 2)

Cliquer ici

4. REPOSER L'ENSEMBLE DE TUYAU D'ECHAPPEMENT CENTRAL

(a) Poser un joint d'étanchéité neuf sur l'ensemble de tuyau d'échappement avant (TWC: catalyseur arrière).

(b) Brancher l'ensemble de tuyau d'échappement central sur le support de tuyau d'échappement.

(c) Reposer l'ensemble de tuyau d'échappement central sur l'ensemble de tuyau d'échappement avant (TWC: catalyseur arrière) avec 2 boulons neufs.

Torque:

43 N·m {438 kgf·cm, 32 ft·lbf}

5. REPOSER L'ENSEMBLE DE TUYAU D'ECHAPPEMENT ARRIERE

(a) Poser un joint d'étanchéité neuf sur l'ensemble de tuyau d'échappement central.

(b) Brancher l'ensemble de tuyau d'échappement arrière sur les 2 supports de tuyau d'échappement.

(c) Reposer l'ensemble de tuyau d'échappement arrière sur l'ensemble de tuyau d'échappement central à l'aide des 2 boulons neufs.

Torque:

43 N·m {438 kgf·cm, 32 ft·lbf}

6. REPOSER L'ENSEMBLE DE TUYAU D'ECHAPPEMENT ARRIERE GAUCHE (pour type double)

(a) Poser un joint d'étanchéité neuf sur l'ensemble de tuyau d'échappement central.

(b) Brancher l'ensemble de tuyau d'échappement arrière gauche sur les 2 supports de tuyau d'échappement.

(c) Reposer l'ensemble de tuyau d'échappement arrière gauche sur l'ensemble de tuyau d'échappement central à l'aide des 2 boulons neufs.

Torque:

43 N·m {438 kgf·cm, 32 ft·lbf}

7. REPOSER LE RENFORT DE TRAVERSE DE PLANCHER CENTRALE

(a) Reposer le renfort de traverse de plancher central sur la caisse du véhicule à l'aide des 4 boulons.

Torque:

15 N·m {153 kgf·cm, 11 ft·lbf}

8. REPOSER LE RENFORT DE PLANCHER CENTRAL AVANT

(a) Reposer le renfort central de plancher avant sur la caisse du véhicule à l'aide des 4 boulons.

Torque:

15 N·m {153 kgf·cm, 11 ft·lbf}

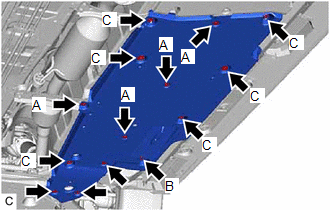

9. REPOSER LE CACHE DE PLANCHER AVANT GAUCHE

(a) Reposer le cache de plancher avant gauche à l'aide de l'œillet (B) et des 6 agrafes (C). Torque: Oeillet (B) : 7,5 N·m {76 kgf·cm, 66 in·lbf}

(b) Reposer les 3 boulons et les 4 agrafes (A).

Torque:

Boulon :

7,5 N·m {76 kgf·cm, 66 in·lbf}

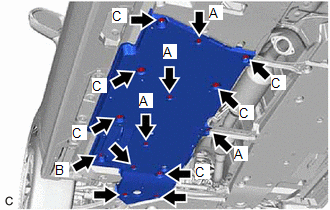

10. REPOSER LE CACHE DE PLANCHER AVANT DROIT

(a) Reposer le cache de plancher avant droit à l'aide de l'œillet (B) et des 6 agrafes (C). Torque: Oeillet (B) : 7,5 N·m {76 kgf·cm, 66 in·lbf}

(b) Reposer les 3 boulons et les 4 agrafes (A).

Torque:

Boulon :

7,5 N·m {76 kgf·cm, 66 in·lbf}

11. RECHERCHER UNE FUITE EVENTUELLE DE GAZ D'ECHAPPEMENT

En cas de fuite de gaz, serrer les organes qui le nécessitent pour arrêter la fuite. Si nécessaire, remplacer les pièces endommagées.

(a) Effectuer la "Vérification après réparation" à l'issue de la réparation d'une fuite de gaz d'échappement.

Cliquer ici
