Toyota Camry Manuel de réparation XV50 (2011–2019): Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées, lors de la dépose/repose du joint de culasse, sont indiquées ci-dessous.

Procédure nécessaire après le remplacement/la dépose/la repose des pièces

Pièce remplacée ou procédure effectuée

Procédure nécessaire

Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées

Lien

La borne de la batterie est débranchée/rebranchée

Effectuer le calibrage du point zéro de capteur d'angle de braquage

Système d'alerte de sortie de bande de circulation (avec commande de direction)

Système de sécurité préventive

Système de sonar de détection de distance intelligent*

Mémoriser l'angle mort de braquage

Système de moniteur d'aide au stationnement

Système de moniteur de rétroviseur panoramique

Remplacement de l'ECM

Enregistrement du numéro d'identification du véhicule (VIN)

Le MIL s'allume

Enregistrement de l'ID de communication de l'ECU (système antidémarrage)

Fonction de démarrage du moteur

*1

*2

  • La fuite de gaz du système d'échappement est à réparer
  • Remplacement de l'ensemble de corps de papillon avec moteur
  • Remplacement de l'ensemble de moteur de commande de synchronisation d'arbre à cames avec EDU
  • Dépose et la repose de l'ensemble de moteur de commande de distribution d'arbre à cames avec EDU.
  • Remplacement de l'ensemble de pignon de distribution d'arbre à cames
  • Dépose et repose d'un ensemble de pignon de distribution d'arbre à cames
  • Remplacement du sous-ensemble de culasse
  • Remplacement de l'arbre à cames (pour arbre à cames d'admission ou d'échappement)
  • Remplacement de l'ensemble de pignon de distribution d'arbre à cames d'échappement
  • Remplacement de l'ensemble d'injecteur de carburant d'orifice
  • Remplacement de l'ensemble d'injecteur de carburant pour injection direct
  • Remplacement de l'ensemble de pompe à carburant (pour côté haute pression)
  • Remplacement de la bougie d'allumage
  • Remplacement de l'ensemble de bobine d'allumage
  • Remplacement de l'ensemble de soupape EGR
  • Remplacement du capteur de cliquetis

Vérification après réparation

  • Mauvais ralenti, etc.
  • Fonction de démarrage du moteur, etc.

Remplacement de l'ensemble de boîte-pont automatique

  1. Réinitialiser la mémoire
  2. Entrer le code de compensation de la boîte-pont dans l'ECM
  3. Effectuer un essai sur route pour permettre au ECM d'effectuer son apprentissage
  • Choc important au changement de vitesse
  • Détérioration de l'efficacité du carburant

pour initialisation UB80E

pour enregistrement UB80E

Remplacement de l'ECM

(Si possible, lire le code de compensation de la boîte-pont sur le précédent ECM)

  1. Réinitialiser la mémoire*3
  2. Transférer le code de compensation de la boîte-pont
  3. Effectuer un essai sur route pour permettre au ECM d'effectuer son apprentissage

Remplacement de l'ECM

(Si cela est impossible, lire le code de compensation de boîte-pont sur le précédent ECM)

  1. Réinitialiser la mémoire*3
  2. Réinitialiser le code de compensation de la boîte-pont
  3. Effectuer un essai sur route pour permettre au ECM d'effectuer son apprentissage

Remplacement de l'ECM*1

Enregistrement du code (système de clé intelligente (pour fonction de démarrage)

  • Système de verrouillage centralisé des portes à distance
  • Système de clé intelligente (pour la fonction d'ouverture)
  • Système de clé intelligente (pour fonction de démarrage)
  • Fonction de verrouillage de direction

Remplacement de l'ECM*2

Enregistrement de code (système antidémarrage (sans système de clé intelligente))

  • Système de verrouillage centralisé des portes à distance
  • Démarrage du moteur

  • Suspension, pneus, etc.

    (La hauteur du véhicule est modifiée suite à un remplacement de la suspension ou des pneus)

  • Remplacement de l'ensemble de pare-chocs avant (avec système d'aide au stationnement intuitif)
  • Mesure de l'angle de détection de capteur à ultrasons
  • Enregistrement de l'angle de détection du capteur à ultrasons
  • Système de sonar de détection de distance intelligent
  • Système d'aide au stationnement intuitif

Suspension, pneus, etc.

(La hauteur du véhicule est modifiée suite à un remplacement de la suspension ou des pneus)

Axe optique de l'ensemble de caméra de télévision arrière (réglage de position de la caméra arrière)

Système de moniteur d'aide au stationnement

pour l'initialisation:

pour le calibrage:

Remplacement de l'ensemble de pare-chocs avant (avec système de moniteur de vue panoramique)

Réglage de la vue avant de la caméra de télévision

Système de moniteur de rétroviseur panoramique

pour l'initialisation:

pour le calibrage:

Suspension, pneus, etc.

(La hauteur du véhicule est modifiée suite à un remplacement de la suspension ou des pneus)

  • Initialisation de dispositif de commande de caméra de télévision
  • Régler l'angle de braquage
  • Axe optique de l'ensemble de caméra de télévision arrière (réglage de position de la caméra arrière)

Réglage de la géométrie des roues avant

Effectuer une variante d'apprentissage du système et le calibrage du point zéro du capteur d'accélération.

  • Le VSC est désactivé ou défectueux
  • Les DTC sont émis
  • Le témoin de dérapage s'allume
  • Le témoin ABS est allumé

avec système de frein de stationnement électrique:

sans système de frein de stationnement électrique:

REMARQUE:

Cette procédure comprend la dépose des boulons à petite tête. Se reporter aux boulons à petite têtes dans les Principaux conseils de réparation afin d'identifier les boulons à petite tête.

Cliquer ici

PROCEDURE

1. REPOSER L'ENSEMBLE DE MOTEUR SUR LE SUPPORT POUR MOTEUR

Cliquer ici

2. DEPOSER LES CROCHETS POUR MOTEUR

Cliquer ici

3. DEPOSER LA COURROIE STRIEE

Cliquer ici

4. DEPOSER L'ENSEMBLE DE GENERATEUR

Cliquer ici

5. DEPOSER L'ENSEMBLE DE COMPRESSEUR AVEC POULIE

Cliquer ici

6. DEPOSER LE CACHE DE MOTEUR N° 2

Cliquer ici

7. DEPOSER L'ENSEMBLE DE TENDEUR DE COURROIE STRIEE

Cliquer ici

8. DEPOSER L'ISOLANT DE COUVERCLE DE PIGNON DE DISTRIBUTION

Cliquer ici

9. DEPOSER LE CACHE DE CHAINE DE DISTRIBUTION N° 3

Cliquer ici

10. DEPOSER LE SOUS-ENSEMBLE DE TUYAU DE DERIVATION D'EAU N° 2

Cliquer ici

11. DEPOSER LA SOUPAPE D'ARRET DE DEBIT (ENSEMBLE DE DURITE DE DERIVATION D'EAU)

Cliquer ici

12. DEPOSER L'ISOLANT THERMIQUE DE COLLECTEUR D'ECHAPPEMENT N° 1

Cliquer ici

13. DEPOSER LE RENFORT DE COLLECTEUR

Cliquer ici

14. DEPOSER LE COLLECTEUR D'ECHAPPEMENT (TWC: catalyseur avant)

Cliquer ici

15. DEPOSER L'ENSEMBLE DE CORPS DE PAPILLON AVEC MOTEUR

Cliquer ici

16. DEPOSER LE JOINT D'ETANCHEITE DU CORPS DE PAPILLON

Cliquer ici

17. DEPOSER L'ENSEMBLE DE REFROIDISSEUR EGR

Cliquer ici

18. DEPOSER LE SUPPORT DE REFROIDISSEUR EGR N° 1

Cliquer ici

19. DEPOSER LE SOUS-ENSEMBLE DE TUYAU EGR N° 1

Cliquer ici

20. DEPOSER LE CONNECTEUR DE DURITE D'EAU

Cliquer ici

21. DEPOSER L'ENSEMBLE DE SOUPAPE EGR

Cliquer ici

22. DEPOSER LE TUYAU DE DERIVATION D'EAU N° 3

Cliquer ici

23. DEPOSER LE TUYAU DE DERIVATION D'EAU N° 2

Cliquer ici

24. DEPOSER LE COLLECTEUR D'ADMISSION

Cliquer ici

25. DEPOSER LE JOINT N° 1 ENTRE LE COLLECTEUR D'ADMISSION ET LA CULASSE

Cliquer ici

26. DEBRANCHER LE SOUS-ENSEMBLE DE TUYAU DE CARBURANT

Cliquer ici

27. DEPOSER LE SOUS-ENSEMBLE DE TUYAU DE CARBURANT N° 1

Cliquer ici

28. DEPOSER L'ENSEMBLE DE POMPE A CARBURANT (haute pression)

Cliquer ici

29. DEPOSER LA DURITE DE DERIVATION D'EAU N° 7

Cliquer ici

30. DEPOSER LE SOUS-ENSEMBLE DE TUYAU D'ALIMENTATION EN CARBURANT AVEC CAPTEUR

Cliquer ici

31. DEPOSER L'ENTRETOISE DE TUYAU D'ALIMENTATION N° 1

Cliquer ici

32. DEPOSER L'ISOLANT ANTIVIBRATOIRE D'INJECTEUR

Cliquer ici

33. DEPOSER LE CABLE DE MOTEUR N° 5

Cliquer ici

34. DEPOSER L'ENSEMBLE D'INJECTEUR DE CARBURANT D'ORIFICE

Cliquer ici

35. DEPOSER LE TUYAU D'ALIMENTATION EN CARBURANT

Cliquer ici

36. DEPOSER L'ENSEMBLE D'INJECTEUR DE CARBURANT DIRECT

Cliquer ici

37. DEPOSER L'ENSEMBLE DE BOBINE D'ALLUMAGE

Cliquer ici

38. DEPOSER LE GUIDE DE JAUGE DE NIVEAU D'HUILE MOTEUR

Cliquer ici

39. DEPOSER LA SOUPAPE DE PURGE (VSV DE PURGE)

Cliquer ici

40. DEPOSER L'ENSEMBLE DE SOUPAPE DE COMMANDE DE PRESSION D'HUILE

Cliquer ici

41. DEPOSER LE CAPTEUR DE POSITION D'ARBRE A CAMES (pour côté admission)

Cliquer ici

42. DEPOSER LE CAPTEUR DE POSITION D'ARBRE A CAMES (pour côté échappement)

Cliquer ici

43. DEPOSER L'ENSEMBLE D'ELECTROVANNE DE COMMANDE D'HUILE DE DISTRIBUTION D'ARBRE A CAMES

Cliquer ici

44. DEPOSER LE JOINT TORIQUE

Cliquer ici

45. DEPOSER L'ENSEMBLE DE MOTEUR DE COMMANDE DE DISTRIBUTION D'ARBRE A CAMES AVEC EDU

Cliquer ici

46. DEPOSER LE JOINT TORIQUE DE MOTEUR DE COMMANDE DE SYNCHRONISATION D'ARBRE A CAMES

Cliquer ici

47. DEPOSER L'ENSEMBLE DE POMPE A DEPRESSION

Cliquer ici

48. DEPOSER L'ENSEMBLE DE POULIE DE VILEBREQUIN

Cliquer ici

49. DEPOSER LA SORTIE D'EAU

Cliquer ici

50. DEPOSER LE SOUS-ENSEMBLE DE SORTIE DE DERIVATION D'EAU

Cliquer ici

51. DEPOSER LE SOUS-ENSEMBLE DE CACHE-SOUPAPES

Cliquer ici

52. DEPOSER LE JOINT DE TUBE DE BOUGIE D'ALLUMAGE

Cliquer ici

53. DEPOSER LE SUPPORT DE FIXATION DU MOTEUR DROIT

Cliquer ici

54. DEPOSER L'ENSEMBLE DE COUVERCLE DE PIGNON DE DISTRIBUTION N° 2

Cliquer ici

55. DEPOSER LA BAGUE D'ETANCHEITE DE CACHE DE CHAINE DE DISTRIBUTION

Cliquer ici

56. AMENER LE CYLINDRE N° 1 AU TDC (COMPRESSION)

Cliquer ici

57. DEPOSER LE SOUS-ENSEMBLE DE CHAINE D'ENTRAINEMENT DE POMPE A HUILE

Cliquer ici

58. DEPOSER L'ENSEMBLE DE TENDEUR DE CHAINE N° 1

Cliquer ici

59. DEPOSER LE COULISSEAU DE TENDEUR DE CHAINE

Cliquer ici

60. DEPOSER LE SOUS-ENSEMBLE DE CHAINE

Cliquer ici

61. DEPOSER L'AMORTISSEUR DE VIBRATIONS DE CHAINE N° 1

Cliquer ici

62. DEPOSER L'ENSEMBLE DE PIGNON DE DISTRIBUTION D'ARBRE A CAMES D'ECHAPPEMENT

Cliquer ici

63. DEPOSER L'ENSEMBLE DE PIGNON DE DISTRIBUTION D'ARBRE A CAMES

Cliquer ici

64. DEPOSER L'ENSEMBLE DE CACHE DE CHAINE DE DISTRIBUTION

Cliquer ici

65. DEPOSER LE GUIDE DE DISPOSITIF DE LEVAGE DE POMPE A CARBURANT

Cliquer ici

66. DEPOSER LE SOUS-ENSEMBLE DE CARTER D'ARBRE A CAMES

Cliquer ici

67. DEPOSER LE CHAPEAU DE PALIER D'ARBRE A CAMES

Cliquer ici

68. DEPOSER L'ARBRE A CAMES

Cliquer ici

69. DEPOSER L'ARBRE A CAMES N° 2

Cliquer ici

70. DEPOSER LE SOUS-ENSEMBLE DE CULBUTEUR N° 1

Cliquer ici

71. DEPOSER L'ENSEMBLE DE DISPOSITIF DE REGLAGE DE JEU DE SOUPAPE

Cliquer ici

72. DEPOSER LE BOUCHON DE QUEUE DE SOUPAPE

Cliquer ici

73. DEPOSER LE SOUS-ENSEMBLE DE CULASSE

Cliquer ici

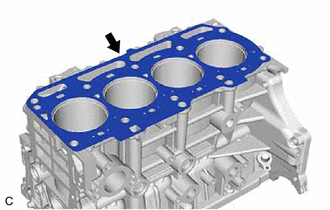

74. DEPOSER LE JOINT DE CULASSE

(a) Déposer le joint de culasse du sous-ensemble de bloc-cylindres.

75. VERIFIER LE BOULON DE REGLAGE DE CULASSE

Cliquer ici

76. VERIFIER LE SOUS-ENSEMBLE DE CULASSE

Cliquer ici
