DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées après le remplacement des pièces lors de la dépose/repose de l'ensemble de capteur radar à ondes millimétriques sont indiquées ci-dessous.
Procédures nécessaires après le remplacement / la dépose / la repose des pièces|
Pièce remplacée ou procédure effectuée |
Procédure nécessaire | Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
|---|---|---|---|
| L'ensemble de capteur radar à ondes millimetriques |
Régler l'ensemble de capteur radar à ondes millimétriques |
|
|
PROCEDURE
1. DEPOSER LE JOINT DE CONDUITE D'ADMISSION D'AIR FROID
Cliquer ici
2. DEPOSER L'ENSEMBLE DE CAPTEUR RADAR A ONDES MILLIMETRIQUES

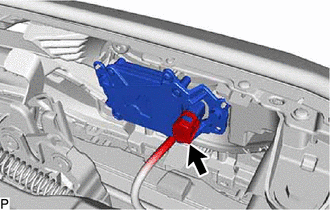

| (a) Débrancher le connecteur. |
|

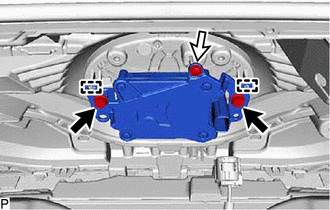

(b) Déposer les 2 boulons et la vis.
| Boulon |
|
Vis |
(c) Libérer les 2 guides pour déposer l'ensemble de capteur radar à ondes millimétriques.
REMARQUE:
Ne pas réutiliser l'ensemble de capteur radar à ondes millimétriques s'il a subi une chute ou un choc violent.
