DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées, ou remplacées lors de la dépose/repose de l'ensemble de siège arrière sont indiquées ci-dessous.
Procédures nécessaires après le remplacement / la dépose / la repose des pièces|
Pièce remplacée ou procédure effectuée |
Procédure nécessaire |
Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
|---|---|---|---|
|
*: Lors de l'apprentissage à l'aide du Techstream.
Cliquer ici | |||
|
Débrancher le câble de la borne négative de la batterie. |
Effectuer le calibrage du point zéro de capteur d'angle de braquage |
Système d'alerte de sortie de bande de circulation (avec commande de direction) |
|
|
Système de sécurité préventive | |||
|
Système de sonar de détection de distance intelligent* | |||
|
Mémoriser l'angle mort de braquage |
Système de moniteur d'aide au stationnement |
| |
|
Système de moniteur de rétroviseur panoramique |
| ||
ATTENTION:
Cliquer ici .gif)
.png)
PROCEDURE
1. MESURES DE PRECAUTION
REMARQUE:

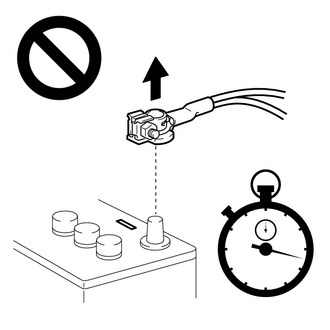

Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Dès lors, veiller à lire les notices concernant le débranchement du câble de la borne négative (-) de la batterie avant d'exécuter le travail.
Cliquer ici
2. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE
pour A25A-FKS:
Cliquer ici
pour 2GR-FKS:
Cliquer ici
ATTENTION:
.png)

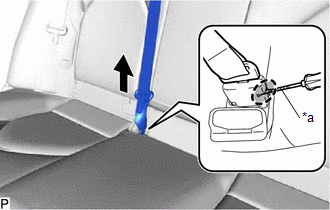

3. DEBRANCHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE CENTRALE ARRIERE
(a) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, débrancher l'ensemble de sangle extérieure de ceinture de sécurité centrale arrière comme indiqué sur le schéma.
|
*a | Ruban adhésif de protection |
.png) |
Introduire le tournevis ici |

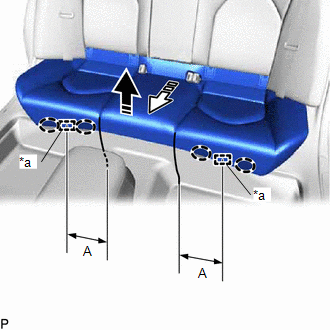

4. DEPOSER L'ENSEMBLE D'ASSISE DE SIEGE ARRIERE
(a) Libérer les 2 crochets d'armature d'assise de siège arrière et déposer l'ensemble d'assise de siège arrière, comme indiqué sur le schéma.
REMARQUE:
Veiller à placer les parties de l'ensemble d'assise de siège directement à côté des crochets d'armature d'assise de siège arrière lors du soulèvement. Soulever une autre partie de l'assise peut déformer l'armature d'assise de siège arrière.
|
*a | Crochet d'armature d'assise de siège arrière |
|
|
Placer les mains à cet endroit |
.png) |
Déposer dans ce sens (1) |
.png) |
Déposer dans ce sens (2) |
Mesure standard:
|
Zone | Mesure |
|---|---|
|
A | 245 mm (9,64 po) |

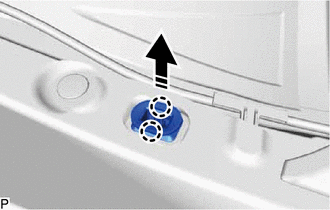

5. DEPOSER LE CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE
(a) Libérer les 2 griffes pour déposer le crochet de verrouillage d'assise de siège arrière comme indiqué sur le schéma.
|
|
Déposer dans ce sens |
CONSEIL:
Procéder de la même façon pour le côté droit et pour le côté gauche.

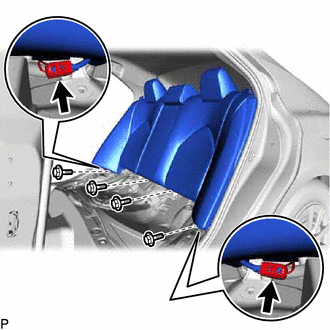

6. DEPOSER L'ENSEMBLE DE DOSSIER DE SIEGE ARRIERE
(a) Débrancher chaque sangle extérieure de ceinture de sécurité arrière du guide de sangle supérieure de ceinture de sécurité de siège arrière droit, du guide de sangle supérieure de ceinture de sécurité de siège arrière gauche et du guide de sangle supérieure de ceinture de sécurité de siège arrière central.
| (b) Débrancher les 2 connecteurs. |
|
(c) Déposer les 4 boulons.

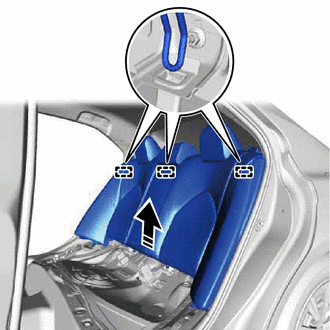

(d) Libérer les 3 crochets pour déposer l'ensemble de dossier de siège arrière, comme indiqué sur le schéma.
|
|
Déposer dans ce sens |
