Toyota Camry Manuel de réparation XV50 (2011–2019): Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées, ou remplacées lors de la dépose/repose de l'ensemble d'airbag de siège arrière sont indiquées ci-dessous.

ATTENTION:

• Veiller à lire attentivement les Mesures de précaution avant de procéder à l'entretien.

  Cliquer ici

• Porter des gants de protection. Les zones pointues des pièces peuvent blesser les mains.

REMARQUE:

Si un ensemble d'airbag de siège arrière s'est déployé, remplacer l'ensemble d'airbag de siège arrière, le sous-ensemble d'armature de dossier de siège arrière, le rembourrage de dossier de siège arrière et le sous-ensemble de housse de dossier de siège arrière avec les pièces nécessaires en fonction de l'ampleur des dommages causés par la collision.

Cliquer ici

PROCEDURE

1. MESURES DE PRECAUTION

REMARQUE:

Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Dès lors, veiller à lire les notices concernant le débranchement du câble de la borne négative (-) de la batterie avant d'exécuter le travail.

Cliquer ici

2. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE

pour A25A-FKS: Cliquer ici

pour 2GR-FKS: Cliquer ici

ATTENTION:

Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.

REMARQUE:

Lorsque le câble a été débranché, certains systèmes doivent être réinitialisés une fois le câble rebranché.

Cliquer ici

3. DEBRANCHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE CENTRALE ARRIERE

Cliquer ici

4. DEPOSER L'ENSEMBLE D'ASSISE DE SIEGE ARRIERE

Cliquer ici

5. DEPOSER LE CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE

Cliquer ici

6. DEBRANCHER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE

CONSEIL:

Débrancher le bourrelet d'habillage d'ouverture de porte arrière au maximum de ce que permet la dépose de l'ensemble de dossier de siège arrière.

7. DEPOSER L'ENSEMBLE DE DOSSIER DE SIEGE ARRIERE

Cliquer ici

8. DEPOSER LE GUIDE DE SANGLE SUPERIEURE DE CEINTURE DE SECURITE ARRIERE

Cliquer ici

9. DEPOSER LA HOUSSE DE DOSSIER DE SIEGE ARRIERE AVEC REMBOURRAGE

Cliquer ici

10. DEPOSER L'ENSEMBLE D'AIRBAG DE SIEGE ARRIERE

ATTENTION:

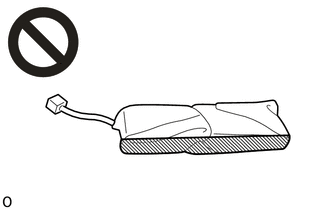

Lors du stockage de l'ensemble d'airbag de siège arrière, veiller à ce que le côté déploiement soit orienté vers le haut.

Côté déploiement

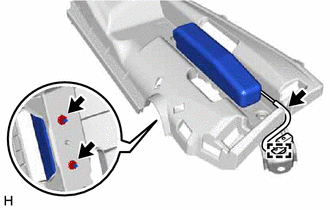

(a) Libérer l'attache.

(b) Débrancher le faisceau de câbles de l'attache de faisceau de câbles.

(c) Déposer les 2 écrous et l'ensemble d'airbag de siège arrière.

REMARQUE:

• Ne pas réutiliser les écrous.
• S'assurer que le sous-ensemble d'armature de dossier de siège latéral arrière n'est pas déformé. En cas de déformation, le remplacer par un élément neuf.
