Toyota Camry Manuel de réparation XV50 (2011–2019): Verification Sur Vehicule

VERIFICATION SUR VEHICULE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

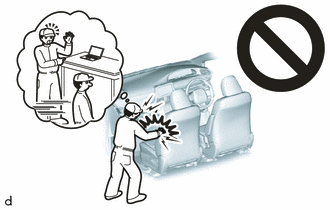

ATTENTION:

Veiller à suivre correctement les procédures de dépose et de repose pour les ensembles d'airbags de siège arrière.

PROCEDURE

1. VERIFIER L'ENSEMBLE D'AIRBAG DE SIEGE ARRIERE (pour véhicule n'ayant pas subi de collision)

(a) Procéder à une vérification du système de diagnostic.

Cliquer ici

(b) Vérifier visuellement la présence de défauts dans les ensembles d'airbags de siège arrière posés sur le véhicule.

CONSEIL:

Les défauts sont les suivants:

OK:

Il n'y a aucun défaut.

Si un défaut est détecté, remplacer le rembourrage de dossier de siège latéral arrière ou le sous-ensemble de housse de dossier de siège latéral arrière par un élément neuf.

2. VERIFIER L'ENSEMBLE D'AIRBAG DE SIEGE ARRIERE (pour les véhicules ayant subi une collision mais dont l'airbag ne s'est pas déployé)

(a) Procéder à une vérification du système de diagnostic.

Cliquer ici

(b) Rechercher d'éventuels défauts dans les ensembles d'airbags de sièges arrière déposés du véhicule.

CONSEIL:

Les défauts sont les suivants:

OK:

Il n'y a aucun défaut.

Si un défaut est détecté, remplacer l'ensemble d'airbag de siège arrière par un élément neuf.
