Toyota Camry et,
Toyota Partner.
Toyota Camry et,

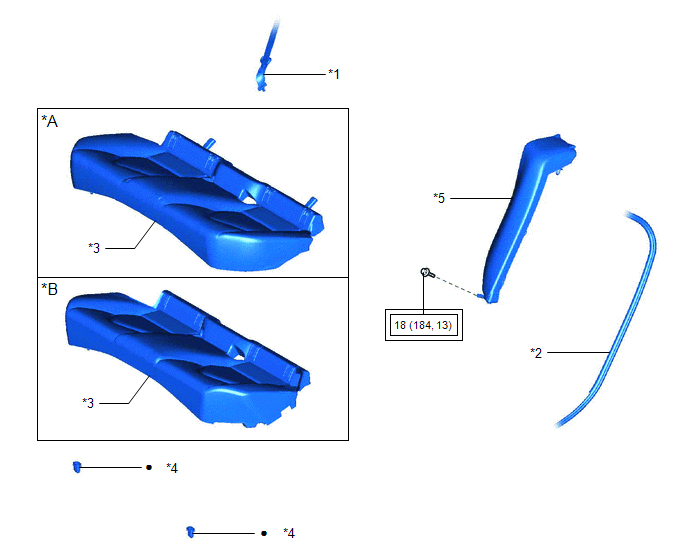

PIECES CONSTITUTIVES
SCHEMA
|
*A | fabrication TMC |
*B | fabrication TMMK |
|
*1 | ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE CENTRALE |
*2 | BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE |
|
*3 | ENSEMBLE D'ASSISE DE SIEGE ARRIERE |
*4 | CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE |
|
*5 | ENSEMBLE DE DOSSIER DE SIEGE ARRIERE |
- | - |
.png) |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
● | Pièce non réutilisable |

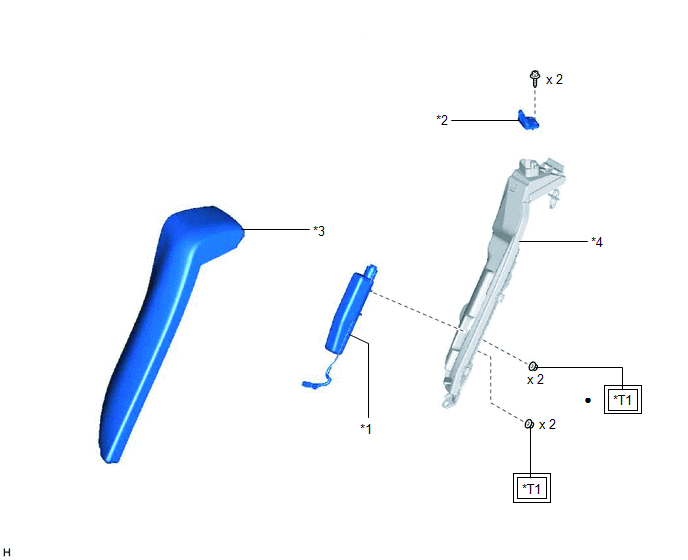

SCHEMA
|
*1 | ENSEMBLE D'AIRBAG DE SIEGE ARRIERE |
*2 | GUIDE DE SANGLE SUPERIEURE DE CEINTURE DE SECURITE ARRIERE |
|
*3 | HOUSSE DE DOSSIER DE SIEGE LATERAL ARRIERE AVEC REMBOURRAGE |
*4 | SOUS-ENSEMBLE D'ARMATURE DE DOSSIER DE SIEGE LATERAL ARRIERE |
|
|
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
● | Pièce non réutilisable |
|
*T1 | fabrication TMC: 5,5 N*m (56 kgf*cm, 49 lbf*po) fabrication TMMK: 8,0 N*m (82 kgf*cm, 71 lbf*po) |
- | - |
Verification Sur VehiculeCircuit de l'inverseur feux de route/croisement
DESCRIPTION Le capteur d'angle de braquage reçoit les informations suivantes au sujet des contacteurs:
Le contacteur de commande d'éclairage est en position DRL OFF*1, OFF*2, TAIL, HEAD ou AUTO
L'inverseur feux de route/croisement est (passe) en position HIGH, LOW ou HIGH FLASH
*1: ...
Circuit du signal du démarreur
DESCRIPTION Lorsque le moteur est entraîné par le démarreur, du courant passe de la borne ST1 de l'ensemble de contacteur d'allumage*1 ou de la borne STAR de l'ECU de certification (ensemble d'ECU de clé intelligente)*2 à l'ensemble de contacteur de position de stationnement/point mort et à la ...
Verification
VERIFICATION PROCEDURE 1. VERIFIER LE CONTACTEUR DE SIEGE A REGLAGE ELECTRIQUE AVANT GAUCHE
(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard: Contacteur de coulissement
Branchement du tester ...
