DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées, ou remplacées lors de la dépose/repose de l'ensemble d'airbag de siège avant sont indiquées ci-dessous.
Procédures nécessaires après le remplacement / la dépose / la repose des pièces|
Pièce remplacée ou procédure effectuée |
Procédure nécessaire |
Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
|---|---|---|---|
|
*: Lors de l'apprentissage à l'aide du Techstream.
Cliquer ici | |||
|
Dépose/repose du siège du passager avant |
Calibrage du point zéro (système de classification d'occupant) |
|
|
|
Débrancher le câble de la borne négative de la batterie. |
Effectuer le calibrage du point zéro de capteur d'angle de braquage |
Système d'alerte de sortie de bande de circulation (avec commande de direction) |
|
|
Système de sécurité préventive | |||
|
Système de sonar de détection de distance intelligent* | |||
|
Mémoriser l'angle mort de braquage |
Système de moniteur d'aide au stationnement |
| |
|
Système de moniteur de rétroviseur panoramique |
| ||
.png)
Cliquer ici .gif)
REMARQUE:
Si un ensemble d'airbag de siège avant s'est déployé, remplacer l'ensemble d'airbag de siège avant, le sous-ensemble d'armature de dossier de siège avant, le rembourrage de dossier de siège avant de type séparé et la housse de dossier de siège avant de type séparé par les pièces nécessaires en fonction des dommages causés par la collision.
pour sièges à réglage manuel: Cliquer ici
pour sièges à réglage électrique: Cliquer ici
PROCEDURE
1. DEPOSER L'ENSEMBLE DE SIEGE AVANT (pour sièges à réglage manuel)
Cliquer ici
2. DEPOSER L'ENSEMBLE DE SIEGE AVANT (pour sièges à réglage électrique)
Cliquer ici
3. DETACHER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE (pour siège à réglage manuel)
Cliquer ici
4. DEBRANCHER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE (pour siège à réglage électrique)
Cliquer ici
5. DEPOSER LA POIGNEE DE REGLAGE EN HAUTEUR (pour siège à réglage manuel)
Cliquer ici
6. DEPOSER LA POIGNEE DE DEVERROUILLAGE DE DISPOSITIF DE REGLAGE D'INCLINAISON (pour sièges à réglage manuel)
Cliquer ici
7. DEPOSER LA PROTECTION D'ASSISE DE SIEGE (pour siège à réglage électrique)
Cliquer ici
8. DEPOSER LA PROTECTION D'ASSISE DE SIEGE (pour siège à réglage manuel)
Cliquer ici
9. DEPOSER LA PROTECTION D'ASSISE DE SIEGE AVANT (pour siège à réglage électrique)
Cliquer ici
10. DEPOSER LA PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT (pour sièges à réglage manuel)
Cliquer ici
11. DEPOSER LA PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT (pour siège à réglage électrique)
Cliquer ici
12. DEPOSER L'ENSEMBLE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE (pour siège à réglage manuel)
Cliquer ici
13. DEPOSER L'ENSEMBLE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE (pour siège à réglage électrique)
Cliquer ici
14. DEPOSER LE SUPPORT D'APPUIE-TETE DE SIEGE AVANT (pour siège à réglage manuel)
Cliquer ici
15. DEPOSER LE SUPPORT D'APPUIE-TETE DE SIEGE AVANT (pour siège à réglage électrique)
Cliquer ici
16. DEPOSER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE (pour sièges à réglage manuel)
Cliquer ici
17. DEPOSER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE (pour sièges à réglage électrique)
Cliquer ici
18. DEPOSER L'ENSEMBLE D'AIRBAG DE SIEGE AVANT
ATTENTION:

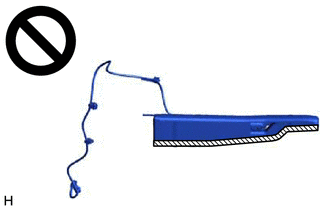

Lors du stockage de l'ensemble d'airbag de siège avant, veiller à ce que le côté déploiement soit orienté vers le haut.
.png)
.png) |
Côté déploiement |

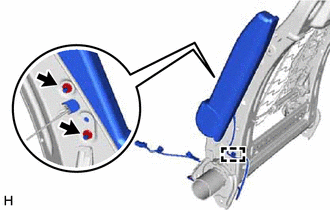

| (a) Libérer l'attache. |
|
(b) Déposer les 2 écrous et l'ensemble d'airbag de siège avant.
REMARQUE:
