DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées lors de la dépose/repose de la valve de pression des pneus et de l'émetteur sont indiquées ci-dessous.
Procédures nécessaires après le remplacement / la dépose / la repose des pièces|
Pièce remplacée ou procédure effectuée |
Procédure nécessaire |
Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
|---|---|---|---|
| Valve de pression des pneus et émetteur |
|
|
|
PROCEDURE
1. DEPOSER L'ENSEMBLE DE ROUE
Cliquer ici
2. DEPOSER LA VALVE DE CONTROLE DE PRESSION DES PNEUS ET L'EMETTEUR
(a) Déposer le capuchon de valve de pneu.
REMARQUE:
Conserver le capuchon de valve du pneu déposé.
(b) Déposer l'obus de valve et libérer l'air du pneu.
REMARQUE:
Veiller à ce qu'une quantité suffisante d'air ait été libérée.
(c) A l'aide d'une clé à douille de 11 mm, déposer l'écrou et la rondelle.
(d) Laisser tomber la valve de pression des pneus et l'émetteur avec l'oeillet dans le pneu.
CONSEIL:
L'oeillet peut rester fixé à la jante.

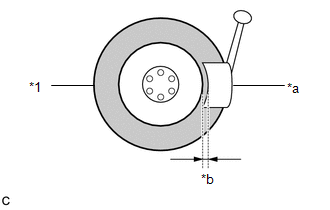

| (e) A l'aide d'un outil de dépose de pneu, déposer le pneu de la jante. REMARQUE:
|
|
(f) Extraire du pneu la valve de pression des pneus et l'émetteur avec l'oeillet.
(g) Déposer l'oeillet de la valve de pression des pneus et de l'émetteur.
