DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées, lors de la dépose/repose de l'ensemble d'amplificateur de l'élément stéréo, sont indiquées ci-dessous.
Procédure nécessaire après le remplacement/la dépose/la repose des pièces|
Pièce remplacée ou procédure effectuée |
Procédures nécessaires | Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
|---|---|---|---|
|
*: Lors de l'apprentissage à l'aide du Techstream.
Cliquer ici | |||
|
Débrancher le câble de la borne négative de la batterie. |
Effectuer le calibrage du point zéro de capteur d'angle de braquage |
Système d'alerte de sortie de bande de circulation (avec commande de direction) |
|
|
Système de sécurité préventive | |||
|
Système de sonar de détection de distance intelligent* | |||
|
Mémoriser l'angle mort de braquage |
Système de moniteur d'aide au stationnement |
| |
|
Système de moniteur de rétroviseur panoramique |
| ||
ATTENTION:
Certaines opérations d'entretien ont des conséquences sur le système d'airbag SRS. Avant d'entamer toute opération d'entretien, lire attentivement les mesures de précaution concernant le système d'airbag SRS.
Cliquer ici .gif)
.png)
PROCEDURE
1. DEPOSER L'ENSEMBLE DE SIEGE AVANT GAUCHE
Cliquer ici
2. DEPOSER LE CACHE D'AMPLIFICATEUR AUDIO

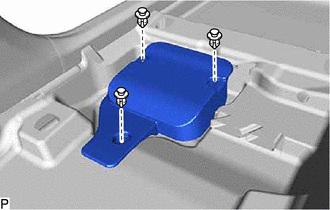

| (a) Déposer les 3 agrafes et le cache d'amplificateur audio. |
|
3. DEPOSER L'ENSEMBLE D'AMPLIFICATEUR DE L'ELEMENT STEREO AVEC SUPPORT

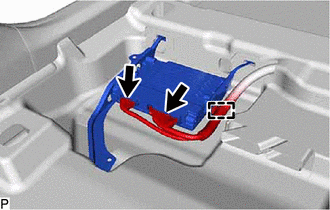

| (a) Débrancher chaque connecteur. |
|
(b) Libérer l'attache.
|

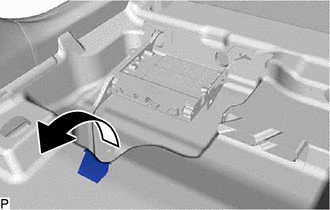

(c) Retourner l'ensemble de moquette avant et le tapis de sol avant, comme indiqué sur le schéma. |
|

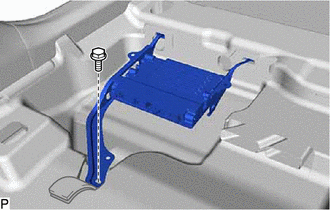

| (d) Déposer le boulon. |
|

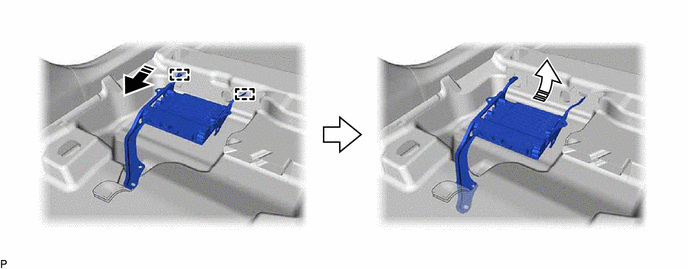

(e) Libérer les 2 guides et déposer l'ensemble d'amplificateur de l'élément stéréo avec support comme indiqué sur le schéma.
.png) |
Déposer dans ce sens (1) |
.png) |
Déposer dans ce sens (2) |
4. DEPOSER LE SUPPORT D'AMPLIFICATEUR N° 1

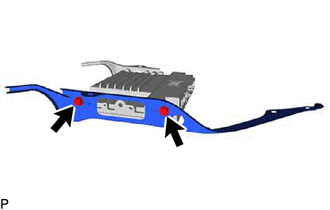

| (a) Déposer les 2 vis et le support d'amplificateur n° 1. |
|
5. DEPOSER LE SUPPORT D'AMPLIFICATEUR N° 2

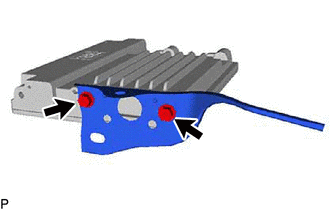

| (a) Déposer les 2 vis et le support d'amplificateur n° 2. |
|
6. DEPOSER L'ENSEMBLE D'AMPLIFICATEUR DE L'ELEMENT STEREO
