DESCRIPTION
Dans ce circuit, l'ensemble de combiné d'instruments détecte les signaux de contacteur ODO/TRIP (contacteur de compteur partiel) via la ligne directe.

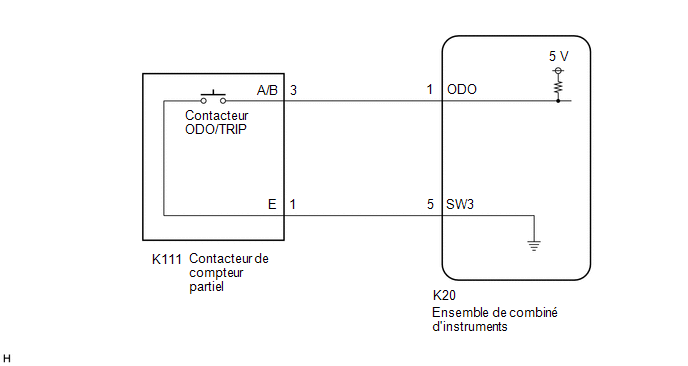

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
En cas de remplacement de l'ensemble de combiné d'instruments, il convient de remplacer l'ensemble par une pièce neuve. Si un ensemble de combiné d'instruments qui a été posé sur un autre véhicule est utilisé, les informations enregistrées ne correspondent pas aux informations transmises par le véhicule et il est possible qu'un DTC soit enregistré.
PROCEDURE
|
1. | RELEVER LA VALEUR A L'AIDE DU TECHSTREAM (ODO/TRIP CHANGE SWITCH) |
(a) Brancher le Techstream sur le DLC3.
(b) Mettre le contacteur d'allumage en position ON.
(c) Allumer le Techstream.
(d) Sélectionner les menus suivants: Body Electrical / Combination Meter / Data List.
(e) Relever la Data List en suivant les indications du Techstream.
Body Electrical > Combination Meter > Data List|
Affichage du tester | Objet de la mesure |
Plage | Condition normale |
Note de diagnostic |
|---|---|---|---|---|
|
ODO/TRIP Change Switch |
Contacteur ODO/TRIP (contacteur de compteur partiel) |
OFF ou ON | OFF: Contacteur relâché ON: Contacteur enfoncé |
- |
|
Affichage du tester |
|---|
|
ODO/TRIP Change Switch |
OK:
La condition de contacteur ODO/TRIP (contacteur de compteur partiel) affichée sur le Techstream change en même temps que la position réelle du contacteur.
| OK | .gif) |
REMPLACER L'ENSEMBLE DE COMBINE D'INSTRUMENTS
|
|
|
2. | VERIFIER LE CONTACTEUR DE COMPTEUR PARTIEL |
(a) Déposer le contacteur de compteur partiel.
Cliquer ici
.gif)
(b) Vérifier le contacteur de compteur partiel.
Cliquer ici
| INCORRECT | |
REMPLACER LE CONTACTEUR DE COMPTEUR PARTIEL |
|
|
3. | VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (CONTACTEUR DE COMPTEUR PARTIEL - ENSEMBLE DE COMBINE D'INSTRUMENTS) |
(a) Débrancher le connecteur K20 de l'ensemble de combiné d'instruments.
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester |
Condition | Condition spécifiée |
|---|---|---|
|
K111-3 (A/B) - K20-1 (ODO) |
En permanence | En dessous de 1 Ω |
|
K111-1 (E) - K20-5 (SW3) |
En permanence | En dessous de 1 Ω |
|
K111-3 (A/B) ou K20-1 (ODO) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
| OK | |
REMPLACER L'ENSEMBLE DE COMBINE D'INSTRUMENTS
|
| INCORRECT | |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
