DESCRIPTION
Dans ce circuit, l'ensemble de combiné d'instruments reçoit les signaux de température du liquide de refroidissement du moteur en provenance de l'ECM via la communication CAN. L'ensemble de combiné d'instruments affiche un avertissement de température du liquide de refroidissement du moteur en fonction des données reçues en provenance de l'ECM.

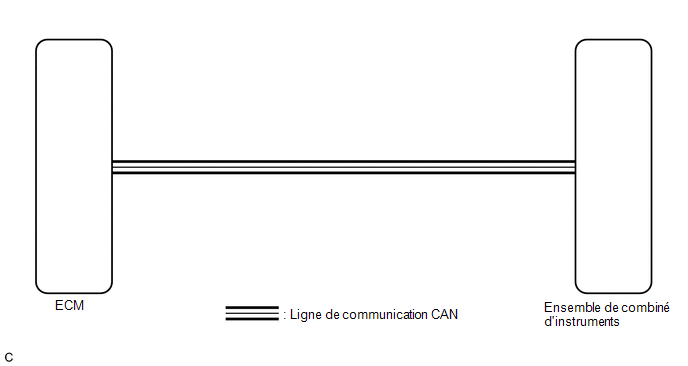

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
avec système de clé intelligente: Cliquer ici
.gif)
sans système de clé intelligente: Cliquer ici
CONSEIL:
En cas de coupure ou de court-circuit dans le circuit de capteur de température du liquide de refroidissement du moteur, l'ECM enregistre des DTC. Procéder à une recherche de pannes dans le système SFI.
pour A25A-FKS: Cliquer ici
pour 2GR-FKS: Cliquer ici
PROCEDURE
|
1. | VERIFIER LE SYSTEME DE COMMUNICATION CAN |
(a) Vérifier si les DTC du système de communication CAN sont émis.
Cliquer ici
Résultat:
|
Résultat | Passer au point |
|---|---|
|
Les DTC ne sont pas émis |
A |
| Les DTC sont émis |
B |
| B | .gif) |
PASSER AU SYSTEME DE COMMUNICATION CAN |
|
|
2. | VERIFIER LES DTC (SYSTEME SFI) |
(a) Vérifier si des DTC relatifs au système SFI sont émis.
Powertrain > Engine > Trouble CodesRésultat:
|
Résultat | Passer au point |
|---|---|
|
Les DTC ne sont pas émis |
A |
| Les DTC sont émis |
B |
| B | |
PASSER AU SYSTEME SFI |
|
|

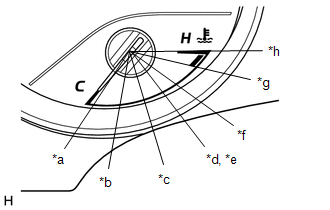

3. | EFFECTUER L'ACTIVE TEST A L'AIDE DU TECHSTREAM (WATER TEMPERATURE METER OPERATION) |
.png)
|
*a | Fonctionnement de la jauge de température d'eau 50C (122F) |
|
*b | Fonctionnement de la jauge de température d'eau 60C (140F) |
|
*c | Fonctionnement de la jauge de température d'eau 70C (158F) |
|
*d | Fonctionnement de la jauge de température d'eau 80C (176F) |
|
*e | Fonctionnement de la jauge de température d'eau (milieu) |
|
*f | Fonctionnement de la jauge de température d'eau 110C (230F) |
|
*g | Fonctionnement de la jauge de température d'eau 120C (248F) |
|
*h | Fonctionnement de la jauge de température d'eau 127C (260F) |
(a) Brancher le Techstream sur le DLC3.
(b) Mettre le contacteur d'allumage en position ON.
(c) Allumer le Techstream.
(d) Sélectionner les menus suivants: Body Electrical / Combination Meter / Active Test.
(e) Effectuer l'Active Test en suivant les indications du Techstream.
Body Electrical > Combination Meter > Active Test|
Affichage du tester | Objet de la mesure |
Plage de commande | Note de diagnostic |
|---|---|---|---|
|
Water Temperature Meter Operation (50C,122F) |
Jauge de température du liquide de refroidissement du moteur 50°C (122°F) |
OFF ou ON | - |
|
Water Temperature Meter Operation (60C,140F) |
Jauge de température du liquide de refroidissement du moteur 60°C (140°F) |
OFF ou ON | - |
|
Water Temperature Meter Operation (70C,158F) |
Jauge de température du liquide de refroidissement du moteur 70°C (158°F) |
OFF ou ON | - |
|
Water Temperature Meter Operation (80C,176F) |
Jauge de température du liquide de refroidissement du moteur 80°C (176°F) |
OFF ou ON | - |
|
Water Temperature Meter Operation (Middle) |
Jauge de température du liquide de refroidissement du moteur (milieu) |
OFF ou ON | - |
|
Water Temperature Meter Operation (110C,230F) |
Jauge de température du liquide de refroidissement du moteur 110°C (230°F) |
OFF ou ON | - |
|
Water Temperature Meter Operation (120C,248F) |
Jauge de température du liquide de refroidissement du moteur 120°C (248°F) |
OFF ou ON | - |
|
Water Temperature Meter Operation (127C,260F) |
Jauge de température du liquide de refroidissement du moteur 127°C (260°F) |
OFF ou ON | - |
|
Affichage du tester |
|---|
|
Water Temperature Meter Operation (50C,122F) |
|
Affichage du tester |
|---|
|
Water Temperature Meter Operation (60C,140F) |
|
Affichage du tester |
|---|
|
Water Temperature Meter Operation (70C,158F) |
|
Affichage du tester |
|---|
|
Water Temperature Meter Operation (80C,176F) |
|
Affichage du tester |
|---|
|
Water Temperature Meter Operation (Middle) |
|
Affichage du tester |
|---|
|
Water Temperature Meter Operation (110C,230F) |
|
Affichage du tester |
|---|
|
Water Temperature Meter Operation (120C,248F) |
|
Affichage du tester |
|---|
|
Water Temperature Meter Operation (127C,260F) |
OK:
L'indication de la jauge de température du liquide de refroidissement du moteur est normale.
| OK | |
REMPLACER ECM |
| MAL | |
REMPLACER L'ENSEMBLE DE COMBINE D'INSTRUMENTS |
