DESCRIPTION
Le signal vidéo de l'ensemble de caméra de télévision arrière est transmis à l'ensemble de récepteur de radio et d'affichage.

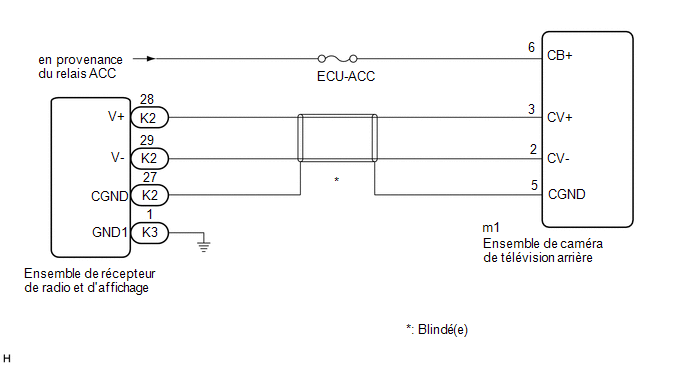

SCHEMA DE CABLAGE
.png)
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Cliquer ici .gif)
PROCEDURE
|
1. | VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE D'AUTORADIO ET D'AFFICHAGE - ENSEMBLE DE CAMERA DE TELEVISION ARRIERE) |
Cliquer ici
| MAL | .gif) | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
| 2. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ALIMENTATION ELECTRIQUE ACC - MASSE) |
Cliquer ici
| MAL | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
| 3. |
VERIFIER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE (V-, CGND) |
Cliquer ici
| MAL | | REMPLACER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE
|
|
| 4. |
VERIFIER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE (V+, GND1) |
Cliquer ici
| MAL | | REMPLACER L'ENSEMBLE DE CAMERA DE TELEVISION ARRIERE
|
|
| 5. |
REMPLACER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE |
(a) Remplacer l'ensemble d'autoradio et d'affichage par un élément neuf ou en bon état.
Cliquer ici
(b) S'assurer que le système de moniteur d'aide au stationnement fonctionne normalement.
OK:
Le système de moniteur d'aide au stationnement fonctionne normalement.
| OK | | FIN |
| MAL | | REMPLACER L'ENSEMBLE DE CAMERA DE TELEVISION ARRIERE
|
