DESCRIPTION
Le signal vidéo de l'ensemble de caméra de télévision arrière est transmis à l'ensemble de récepteur de radio et d'affichage.

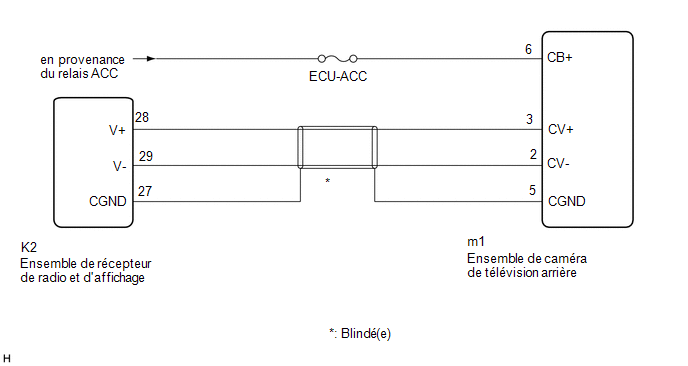

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Selon les pièces qui sont remplacées ou les opérations qui sont effectuées pendant la vérification ou l'entretien du véhicule, le calibrage d'autres systèmes ainsi que du système de moniteur d'aide au stationnement peut être nécessaire.
Cliquer ici
CONSEIL:
Images peuvent apparaître, même dans des conditions normales image si:
PROCEDURE
1. | VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE D'AUTORADIO ET D'AFFICHAGE - ENSEMBLE DE CAMERA DE TELEVISION ARRIERE) |
Cliquer ici
MAL | ![]() | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
2. |
REMPLACER L'ENSEMBLE DE CAMERA DE TELEVISION ARRIERE |
(a) Remplacer l'ensemble de caméra de télévision arrière par un élément neuf ou en bon état.
Cliquer ici
(b) S'assurer que le système de moniteur d'aide au stationnement fonctionne normalement.
OK:
Le système de moniteur d'aide au stationnement fonctionne normalement.
OK | ![]() | FIN |
MAL | ![]() | REMPLACER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE
|
