Toyota Camry Manuel de réparation XV50 (2011–2019): Emplacement Des Pieces Constitutives

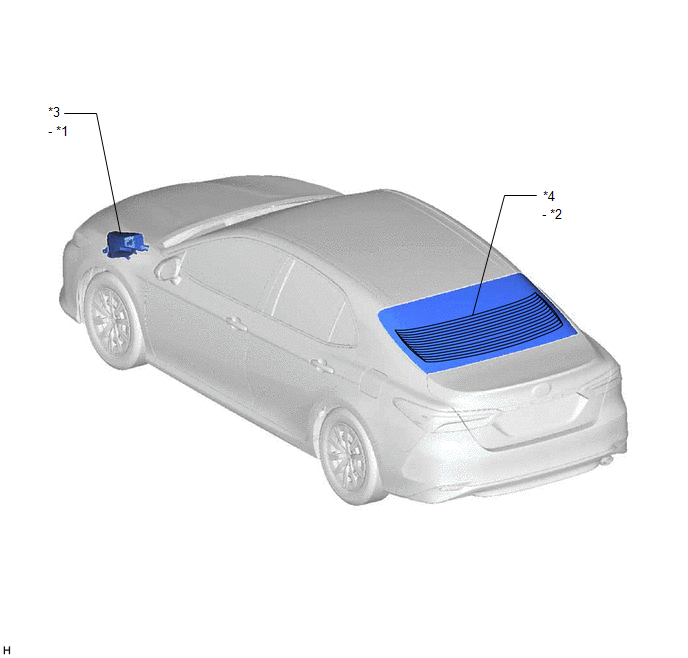

EMPLACEMENT DES PIECES CONSTITUTIVES

SCHEMA

*1

RELAIS DEF

*2

FAISCEAU DE DESEMBUEUR DE LUNETTE ARRIERE

*3

ENSEMBLE DE BLOC DE RELAIS DE COMPARTIMENT MOTEUR ET DE BLOC DE JONCTION

- FUSIBLE DEF

*4

VITRE DE LUNETTE ARRIERE

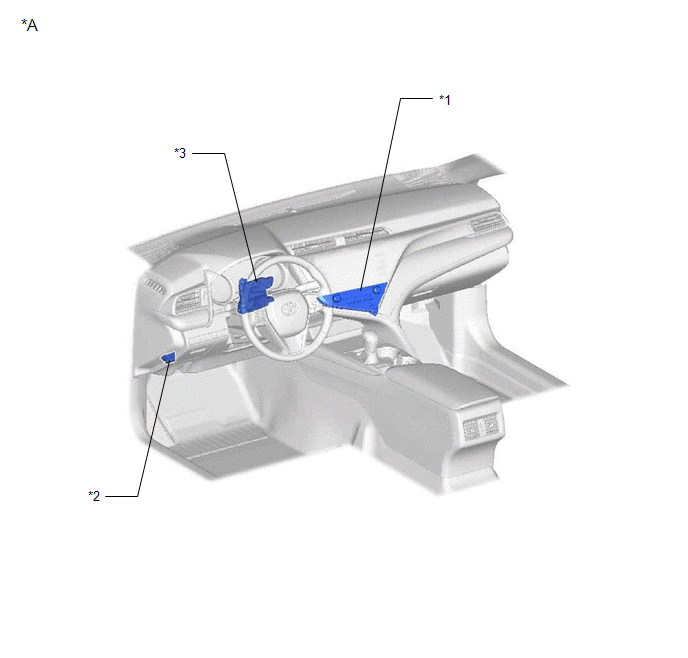

SCHEMA

*A

pour affichage 8 pouce

-

-

*1

CONTACTEUR DE DESEMBUEUR DE LUNETTE ARRIERE (ENSEMBLE DE RECEPTEUR DE RADIO ET DU SYSTEME D'AFFICHAGE)

*2

DLC3

*3

ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION

-

-

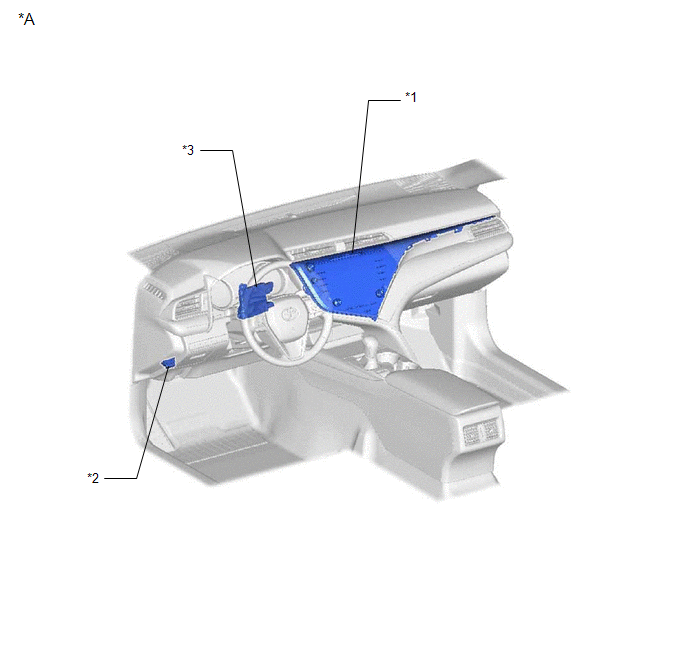

SCHEMA

*A

pour affichage 7 pouce

-

-

*1

CONTACTEUR DE DESEMBUAGE DE LUNETTE ARRIERE (ENSEMBLE DE COMMANDE DE CLIMATISATION)

*2

DLC3

*3

ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION

-

-
